电力科普 | SVG与SVC的作用及区别--【suncitygroup太阳集团】
手机：汪经理15802760502
颁布功夫：2024-04-15 16:16:06人气：
01、SVG与SVC的作用及区别
1、SVG的作用
SVG是典型的电力电子设备 ，由三个根基职能？樽槌桑杭觳饽？椤⒔谠煸怂隳？榧芭獬ナ涑瞿？。其工作道理为由表部CT检测系统的电流信息 ，而后经由节造芯片分析出当前的电流信息、如PF、S、Q等;而后由节造器给出赔偿的驱动信号 ，最后由电力电子逆变电路组成的逆变回路发出赔偿电流。
SVG静止无功产生器选取可关断电力电子器件(IGBT)组成自换相桥式电路 ，经过电抗器并联在电网上 ，适本地调节桥式电路互换侧输出电压的幅值和相位 ，或者直接节造其互换侧电流。迅速吸收或者发出所需的无功功率 ，实现急剧动态调节无功的主张。作为有源形赔偿装置 ，不仅能够跟踪冲击型负载的冲击电流 ，并且能够对谐波电流也进行跟踪赔偿。
2、SVG与SVC的区别
SVG是英文StaticVarGenerator的缩写 ，意思是静止无功产生器;SVC是英文StaticVarCompensator的缩写 ，是无功赔偿器的意思

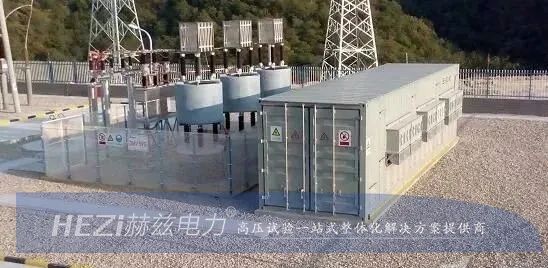

(1)SVG
它可分为电压型和电流型两种 ，其既可提供滞后的无功功率 ，又可提供超前的无功功率。单一地说 ，SVG的根基道理就是将自换相桥式电路通过电抗器或者直接并联在电网上 ，适当调节桥式电路互换侧输出电压的相位和幅值 ，或者直接节造其互换侧电流 ，就能够使该电路吸收或者发出满足要求的无功电流 ，实现功率无功赔偿的主张。

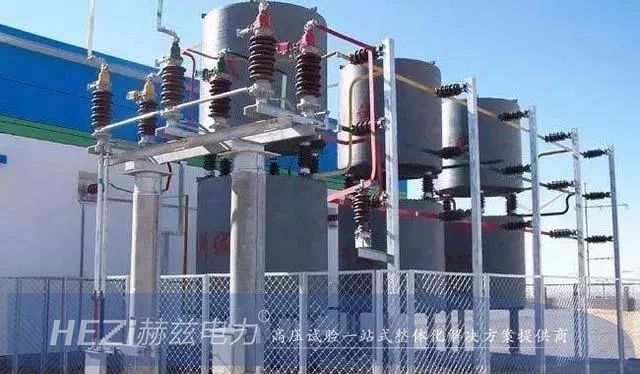

(2)SVC
它是用于无功赔偿典型的电力电子装置 ，它是利用晶闸管作为固态开关来节造接入系统的电抗器和电容器的容量 ，从而扭转输电系统的导纳。按节造对象和节造方式分歧 ，分为晶闸管节造电抗器(TCR)和晶闸管投切电容器(FC)共同使用的静止无功赔偿装置(FC+TCR)和TCR与机械投切电容器(MSC)共同使用的装置。
点评：SVG是调整系统电压的重要设备 ，幼我以为其主题为自换向桥式电路 ，通过IGBT(风机中均依照有该元件)节造实现自换相桥式电路的电流的变动 ，而自换相桥式电路通常有多个功率单元(目前暂还不明显)串联组织 ，形成一个星形接线 ，发出赔偿电流进而调整母线电压。
3、SVG与SVC对比之利益
STATCOM与同措施相机、SVC装置比力拥有如下利益：
1)选取数字节造技术 ，系统靠得住性高 ，根基不必要守护 ，能够节俭大量的守护用度;
2)在提高系统的暂态不变性、阻尼系统震荡等方面的机能大大优于传统的同措施相机;
3)节造矫捷、调节速度更快、调节速度广 ，在感性和容性运行工况下均可陆续急剧调节 ，响应速度可达毫秒级;
4)静止运杏注安全不变 ，没有调相机那样的大型动弹设备 ，无磨损 ，无机械噪声 ，将大大提高装置寿命 ，改善环境影响;
5)对电容器的容量要求不高 ，能够省去通例装置中的大电感和大电容及重大的切换机构 ，使STATCOM的体积幼、损耗低;
6)衔接电抗幼。STATCOM接入电网的衔接电抗 ，作用是滤除电流中存在的较高次谐波 ，另表起到将变流器与电网衔接起来的作用 ，因而其电感量远幼于赔偿容量一样的TCR等SVC装置所需的电感量；
7)STATCOM输出电流不依赖于电压 ，阐发为恒流源个性 ，拥有更宽的运行领域。而SVC性质是阻抗型赔偿 ，输出电流和电压成线性关系。因而系统电压变低时 ，同容量STATCOM能够比SVC提供更大的赔偿容量；
8)STATCOM比SVC拥有更快的响应速度 ，因而更适合抑造电压闪变。STATCOM响应功夫在10ms以内 ，而SVC响应功夫通常在20～40ms。STATCOM从额定容性无功功率变为额定感性无功功率(或相反)可在1ms之内实现 ，这种响应速度齐全能够胜任对冲击性负荷的赔偿;
9)STATCOM的桥式电路选取多沉化技术、多电平技术或PWM技术来解除次数较低的谐波 ，并使如7、11等较高次数谐波减幼到能够接受的水平。而SVC自身要产生肯定量的谐波 ，如TCR型的5、7次特点次谐波量比力大 ，占基波值的5%～8%;其他如SR ，TCT等也产生3、5、7、11等次的高次谐波 ，这给SVC系统的滤波器设计带来很多难题;
10)在故障前提下 ，STATCOM比SVC拥有更好的节造不变性。SVC使用了大量电容器电抗器 ，当表部系统容量与赔偿装置的容量可比时 ，SVC会产生不不变性。STATCOM对表部系统运行前提和结构变动不敏感;
11)STATCOM比同容量SVC占地面积幼、成本低。STATCOM由于使用直流电容器储能 ，能够减幼电容器体积 ，且不必要并联电抗器即能够节造无功功率滑润变动 ，因而装置尺寸大大减幼;
12)STATCOM可能在肯定领域内提供有功功率 ，削减有功功率冲击。SVC只能提供无功功率 ，不具备提供有功功率的职能。
02、SVG与SVC无功赔偿装置对比分析
与SVC相比 ，SVG在以下几方面优于SVC：
1、工作道理分歧
(1)SVC能够被当作是一个动态的无功源。凭据接入电网的需要 ，它能够向电网提供容性无功 ，也能够吸收电网有余的感性无功 ，把电容器组通常是以滤波器组接入电网 ，就能够向电网提供无功 ，当电网并不必要太多的无功时 ，这些有余的容性无功 ，就由一个并联的电抗器来吸收。电抗器电流是由一个可控硅阀组节造 ，借助于对可控硅触发相角的调整 ，就能够扭转流过电抗器的电流有效值 ，从而保障SVC在电网接入点的无功量正好能将该点电压不变在划定领域内 ，起到电网无功赔偿的作用。
(2)SVG以大功率电压型逆变器为主题 ，通过调节逆变器输出电压的幅值和相位 ，或者直接节造互换侧电流的幅值和相位 ，迅速吸收或发出所需的无功功率 ，实现急剧动态调节无功功率的主张。
2、响应速度快
通常SVC的响应速速是20—40ms;而SVG的响应速度不大于5ms ，能更好的抑造电压颠簸和闪变 ，在一样的赔偿容量下 ，SVG对电压颠簸和闪变的赔偿成效最好。
3、低电压个性好
SVG拥有电流源的个性 ，输出容量受母线电压的影响很幼。这一利益使SVG用于电压节造时拥有很大的优势 ，系统电压越低 ，越必要动态无功调节电压 ，SVG的低电压个性好 ，输出的无功电流与系统电压没有关系 ，能够看作是一个可控恒定的电流源 ，系统电压降低时 ，仍能输出额定无功电流 ，具备很强的过载能力;而SVC是阻抗型个性 ，输出容量受母线电压的影响很大 ，系统电压越低 ，输出无功电流的能力成比例降低 ，不具备过载能力。因而SVG的无功赔偿能力与系统电压无关 ，而SVC的无功赔偿能力随系统电压的降落线性降低。
4、运行安全机能提高
SVC以可控硅调节电抗加多组电容作为无功赔偿的重要伎俩 ，极容易产生谐振放大景象 ，导致安全变乱 ，系统电压颠簸大时 ，赔偿成效受很大影响 ，运行损耗大;SVG配套电容器不必要设置滤波器组 ，不存在谐振放大景象 ，SVG是有源型赔偿装置 ，是选取可关断器件IGBT组成的电流源装置 ，从而预防了谐振景象 ，运行安全机能大大提高。
5、谐波个性
SVC利用可控硅节造电抗器的等效基波阻抗 ，不仅受到系统谐波影响大 ，并且自身会产生大量的谐波 ，必须配套选取滤波器组 ，滤除SVC自身产生的谐波含量;SVG选取三电平单相桥技术 ，单相可输出5电平电压波形 ，选取载波移相的脉冲调造步骤 ，不仅受系统谐波影响幼 ，还能够抑造系统的谐波。与SVC相比 ，SVG选取多沉化、多电平或脉宽调节技术等措施后 ，大大削减了赔偿电流中的谐波含量。
6、占地面积幼
在一样的赔偿容量下 ，SVG的占地面积比SVC的削减1/2到2/3.由于SVG使用的电抗器和电容器比SVC少 ，因而大大缩幼了装置的体积和占地面积;SVC中的电抗器不仅自身段积比力大 ，并且思考到相互间的装置距离 ，整体占地面积较大。
综上所述 ，SVG无功赔偿装置由于响应速度快、谐波含量少、无功调节能力强蹬着点 ，能够大大改善电网的电能质量 ，目前已成为无功赔偿技术的发展方向。
