1、监督概述
2、设备监督
3、治理监督

1、试验分类
2、通例试验（以主变压器为例）
3、规程术语诠释

1.1假造凭据

《中国大唐集团新能源股份有限公司绝缘技术监督执行细则》


1.2绝缘监督领域

绝缘监督领域蕴含变压器、母线、断路器、隔脱离关、电流互感器、电压互感器、套管、避雷器、过电压
；て鳌⒌缋隆⒈芾渍搿⒅绷飨低场⒌缈蛊鳌⒌缛萜鳌Ⅰ詈系缛萜鳌⒌缍头⒌缁。


1.3绝缘技术监督周期

1.3.1 对10kV～220kV电压等级的电气设备预防性试验，变压器、套管、耦合电容器、变电站内避雷器、过电压
；て鳌⒍下菲鳌⒌缌骰ジ衅鳌⒌缪够ジ衅鳌⒌缈蛊髅磕1次
；
1.3.2  10~66kV输电线路避雷器1-3年进行一次预防性试验
；
1.3.3  新投产电气设备第2年必须进行预试
；
1.3.4  发电机的绝缘检测，随风力发电机组四年定检进行
；
1.3.5  风力发电机组避雷引流回路查抄，每年一次（在雷雨季节到来之前进行）
；
1.3.6  对主变压器每次大建必须进行试验，其尺度按《电力设备预防性试验规程》(DL/T596-1996)执行
；
1.3.7  对独立避雷针、塔、变电所其他电气设备的接地系统检测每年1次
；
1.3.8 对于出产现场使用的安全工用具，依照国度电力公司颁布的《电力安全工用具预防性试验规程》-2002执行。


1.4绝缘技术监督要求

1.4.1  对新投运的设备，按GB50150-2006《电气装置装置工程电气设备交代试验尺度》的有关要求进行验收试验
；
1.4.2 对运行的设备，按DL/T596-1996《电气设备预防性试验规程》内的有关要求执行。


1.5绝缘技术监督职责

1.5.1 风电公司分管辅导的职责：

1.5.1.1 贯彻执行国度、行业、集团、新能源公司有关绝缘技术监督的律例、条例、划定，监督、查抄其执行情况
；
1.5.1.2每年一季度组织订正本公司绝缘仪表及节造装置的有关规程造度、尺度、细则，监督、查抄所属风场绝缘装置周期定检打算的执行情况
；
1.5.1.3成立健全技术监督治理网络，每年召开本公司绝缘技术监监工作会议，总结工作、互换经验，确定本公司绝缘监监工作沉点
；
1.5.1.4 参与变乱调查分析和处置。组织落实绝缘有关的安全措施、反变乱措施和上级有关规程、划定。相识本公司绝缘有关设备的运杏注变乱和缺点情况，造订相应的反变乱措施，做到发现问题实时辰析处置，沉大问题如实上报
；
1.5.1.5组织对新装置设备、沉大技改工程项主张设计审查、重要设备的验收以及装置、调试、试出产过程中的技术监督和质量验收工作
；
1.5.1.6 发展绝缘技术监督督查、考评工作。

1.5.2  风电公司技术监督专责人职责：

1.5.2.1当真贯彻执行国度、集团公司、新能源公司有关绝缘技术监督的各项规章、造度、尺度和要求，查抄、协调、落实绝缘监监工作，组织造订本单元有关绝缘技术监督的规章造度和技术措施
；
1.5.2.2组织对所管辖的运行设备进行绝缘技术监督，对出产中的沉大问题要实时如实的上报，并按要求假造、报送各类绝缘技术监督报表及打算总结，确保报表正确，上报实时。协助风场、项目部成立健全所辖领域内的绝缘技术监督台帐和设备技术档案，健全绝缘技术监督检测伎俩，并达到划定的技术要求
；
1.5.2.3加强技术监督培训工作，提高技术监督人员素质和工作能力。参与上级监督部门、技术监控服务单元进行的绝缘技术监督会议及培训班
；
1.5.2.4 组织对所管辖风场运行数据、检建守护数据和表委试验数据进行统计、分析，遵循绝缘监督要求按时将统计数据、报表上报至技术监控服务单元，并成立本单元绝缘监督治理档案
；
1.5.2.5 组织有关人员参与本公司与绝缘技术监督有关的变乱调查分析、总结经验教训，拟定反变乱措施，并督促执行，使被监督的运行设备维持健康状态
；
1.5.2.6 参与基建、扩建、改建工程的设计审查、设备的选型以及工程竣工交代验收、出产筹备等工作，凭据有关规程、划定，对上述工作提出监督定见
；
1.5.2.7发展技术创新和推广利用新技术、新工艺。

1.5.3各  风场、项目部技术监督专责人职责：

1.5.3.1掌管本风场、项目部的具体绝缘技术监监工作，执行出产治理部门下发的技术监督打算。
1.5.3.2风场专责人应结合设备检建试验，造订技术监监工作打算，上报风电公司技术监督专责人，督促打算落实。实时、正确的统计绝缘技术监督数据并分析、总结，按时上报至地点风电公司绝缘技术专责人
；
1.5.3.3项目部结合风机投产验收，严格执行绝缘各项检测的指象征录。对于不切合自动节造尺度的风机严禁投入试运行。设备装置、投产验收阶段的绝缘技术监监工作以及有关试验资料整顿归档，保障资料齐全移交出产
；
1.5.3.4日常发现有关绝缘技术监督的设备缺点或隐患，应向地点风电公司技术监督专责人反馈情况，便于实时辰析并采取有效措施
；
1.5.3.5参与本公司的设备变乱调查分析，提出改进及防备措施
；
1.5.3.6参与基建、扩建、改建工程的设计审查、设备的选型以及工程竣工交代验收、出产筹备等工作，凭据有关规程划定，对上述工作提出监督定见
；
1.5.3.7参与上级单元组织的绝缘技术监督培训。

2. 1变压器绝缘监督

2.1.1 设计与选型

2.1.1.1 变压器设计、选型应切合《GB/T 17468 电力变压器选用导则》、《GB/T 13499 电力变压器利用导则》和《GB 1094.1～4.5 电力变压器》等技术尺度和有关反变乱措施要求。油浸式电力变压器满足《GB/T 6451 油浸式电力变压器技术参数和要求》，干式变压器满足《GB 6450 干式电力变压器》和《GB/T 10228 干式电力变压器技术参数和要求》。
2.1.1.2 优先选取结构设计合理、造作经验成熟、运行安全靠得住的变压器，在保障安全靠得住前提下，沉点思考噪声、损耗和性价比指标。
2.1.1.3 对下列沉要机能指标提出要求：

a）变压器容量
；
b）短路阻抗
；
c）损耗指标
；
d）绝缘水平
；
e）温升
；
f）噪声
；
g）抗短路能力
；
h）过励磁能力。

2.1.1.4 对下列沉要组部件和资料机能提出要求：

a）套管
；
b）分接开关
；
c）冷却器（散热器、潜油泵）
；
d）铁芯
；
e）线圈
；
f）绝缘资料。

2.1.1.5 对变压器套管表绝缘提出与地点地域污秽等级相适应的爬电比距要求和伞裙状态要求，沉污区宜选用大幼伞结构瓷套。
2.1.1.6 要求造作厂提供淋雨前提下变压器套管人为污秽试验的型式试验汇报。


2.1.2 监造和出厂验收

2.1.2.1 220kV 及以上电压等级的变压器应赴厂监造和验收。监造工作按《DL/T 586 电力设备监造技术导则》、变压器订货技术要求以及设计联系文件等要求，实时解决造作过程中发现的问题。
2.1.2.2 沉点监造项目

a）原资料（硅冈飕、电磁线、绝缘油等）的质量保障书、机能试验汇报
；
b）组件（储油箱、套管、分接开关、气体继电器等）的质量保障书、出厂或型式试验汇报
；
c）压力开释阀、气体继电器、套管CT 等组件的校验汇报
；
d）部门放电试验
；
e）感应耐压试验
；
f）油泵运行时的部门放电丈量。

2.1.2.3 试验时应将供货套管装置在变压器上进行，所有附件在出厂时均应按现实使用方式经过整体预装。
2.1.2.4  监造单元在监造工作实现后应提交监造汇报，如实反映产品造作过程中出现的问题，处置步骤和了局。
2.1.2.5 主变压器出厂前应进行出厂验收。对设备的竣工状态、造作质量进行现场核查，对造作过程的质量纪录和试验汇报等文件进行审查，并形成验收定见。


2.1.3 装置和投产验收

2.1.3.1 变压器运输中应采取靠得住措施预防变压器受撞击，并按有关规范装置拥有时标与相宜量程的三维冲击纪录仪。运抵现场后，造作厂、运输部门、发电企业三方人员共同验收，冲击纪录作为现场交代的内容之一,由发电企业存档。
2.1.3.2 变压器运输和现场生活应维持密封，装置前测定密封气体压力及露点（压力≥0.01MPa，露点-40℃），以判断固体绝缘是否受潮，发现受潮时应进行干燥处置合格后方可投入运行。
2.1.3.3 装置施工单元应按造作厂“电力变压器装置使用说明书”要求和《GBJ 148 电气装置装置工程电力变压器、油浸电抗器、互感器施工及验收规范》进行现场装置。
2.1.3.4 装置在供货变压器上的套管应为出厂试验时所用套管，油纸电容套管装置就位后按划定要求静放后方可带电。
2.1.3.5 套管装置要处置好套管顶端导电衔接和密封
；查抄端子受力与引线支承情况，预防套管过度受力引起渗漏油。
2.1.3.6 装置实现后按《GB 50150 电气装置装置工程电气设备交代试验尺度》进行验收试验。
2.1.3.7 新装置变压器油中氢气、乙炔、总烃含量在注油静置后与耐压和部门放电试验24h 后，两次测得数据应无显著区别，气体含量切合《DL/T 722 变压器油中溶化气体分析和判断导则》要求。
2.1.3.8 投产验收应进行现场实地查看，审查下列技术资料的齐全性、正确性和合用性：

a）变压器订货文件
；
b）设计联系文件
；
c）监造汇报
；
d）出厂试验汇报
；
e）设计图纸资料
；
f）开箱验收纪录
；
g）装置纪录
；
h）缺点处置汇报
；
i）监理汇报
；
j）交代试验汇报
；
k）调试汇报。

2.1.3.9 投产验收过程中发现下列不切合技术监督要求项目应要求进行整改，直至验收合格为止.


2.1.4  变压器运行监督

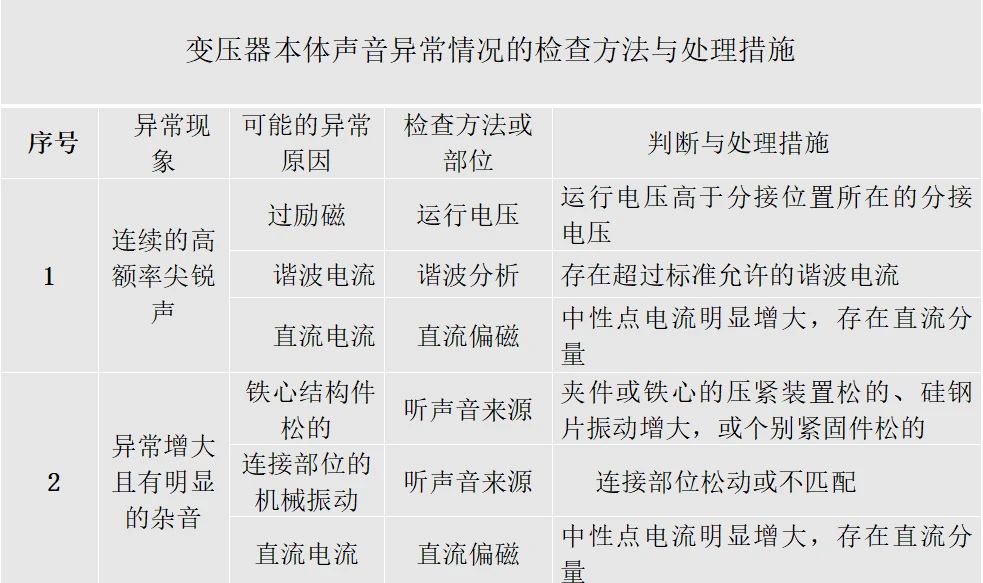

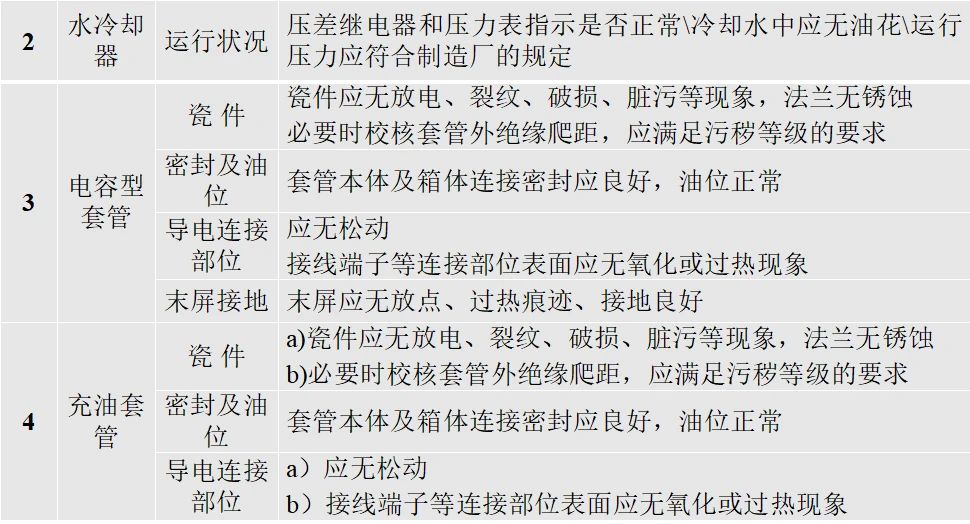

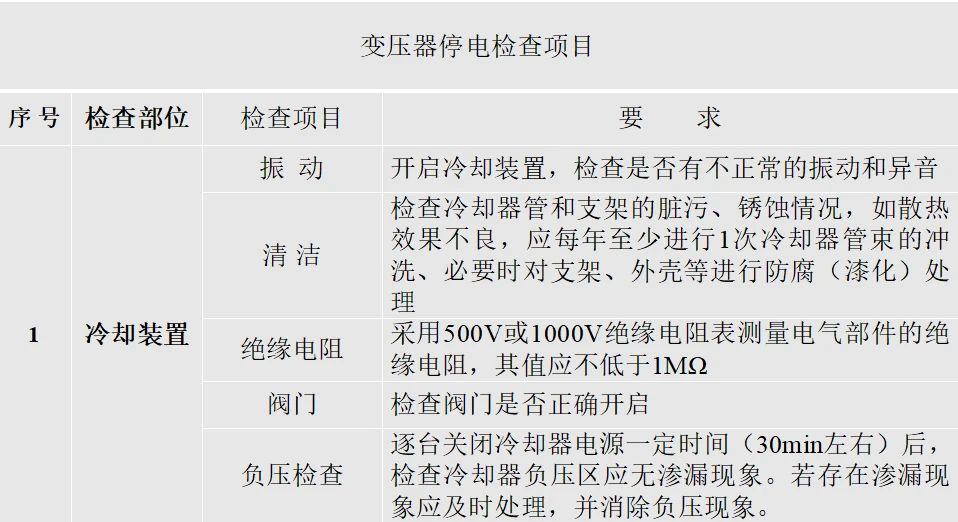

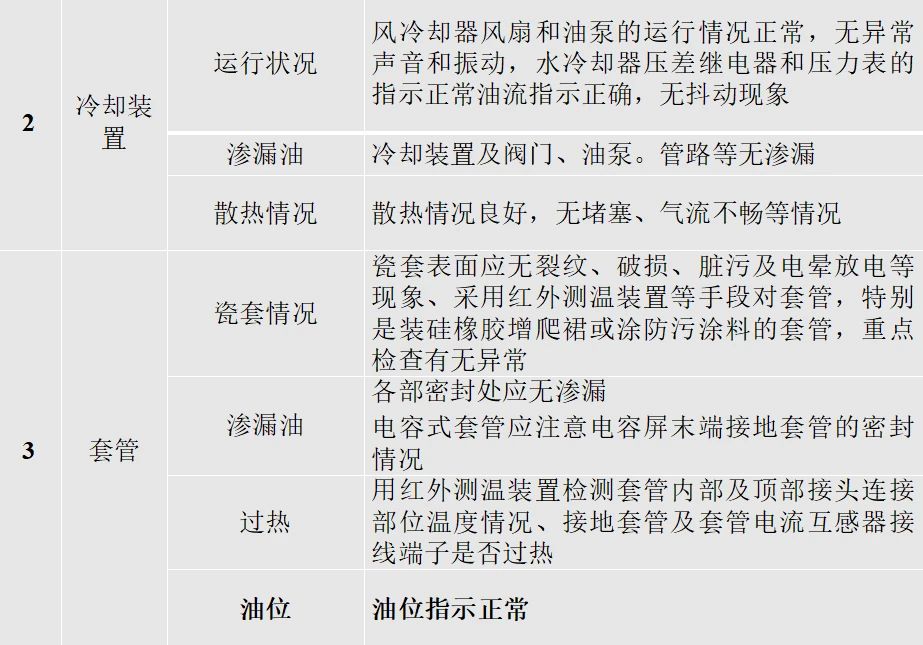

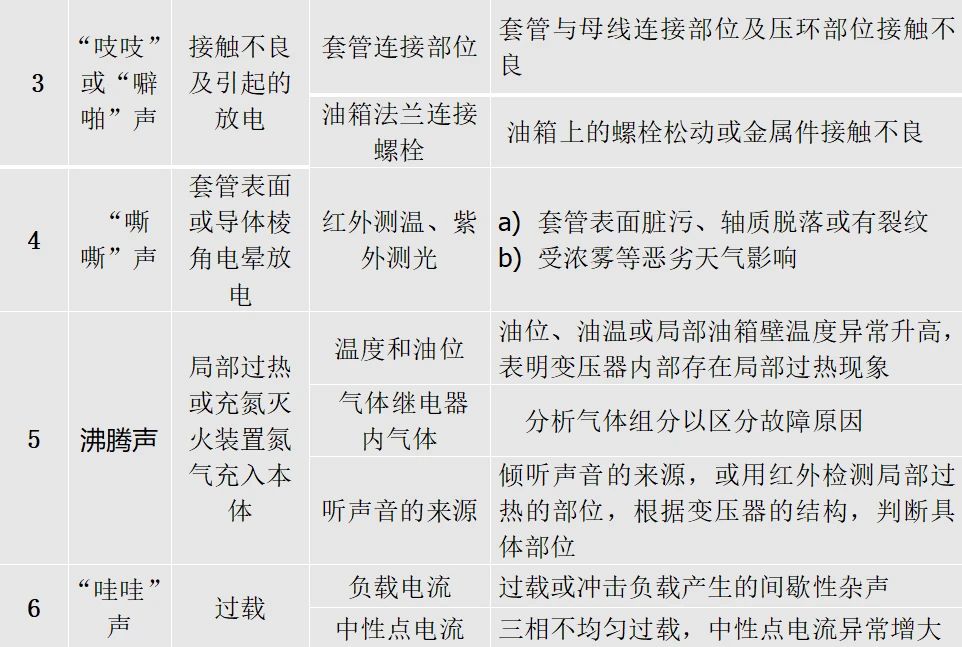

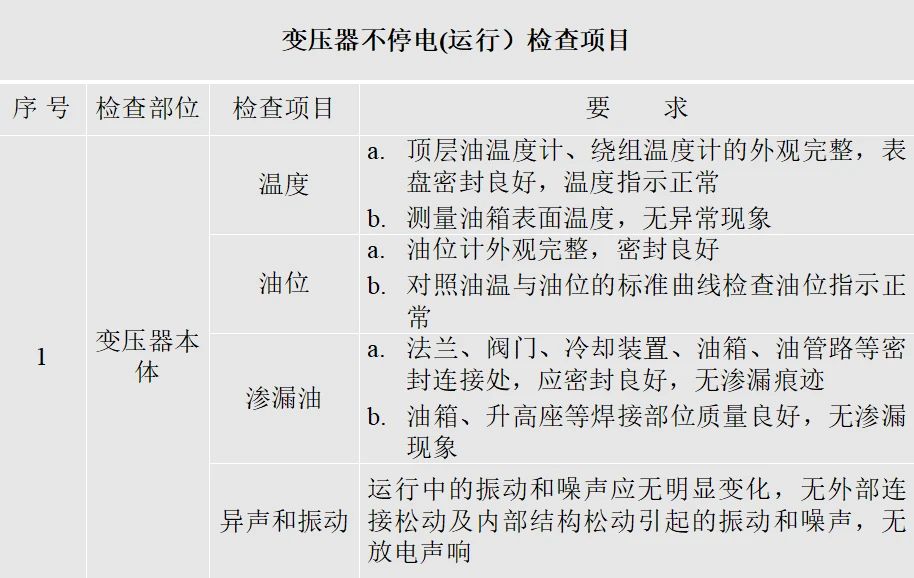

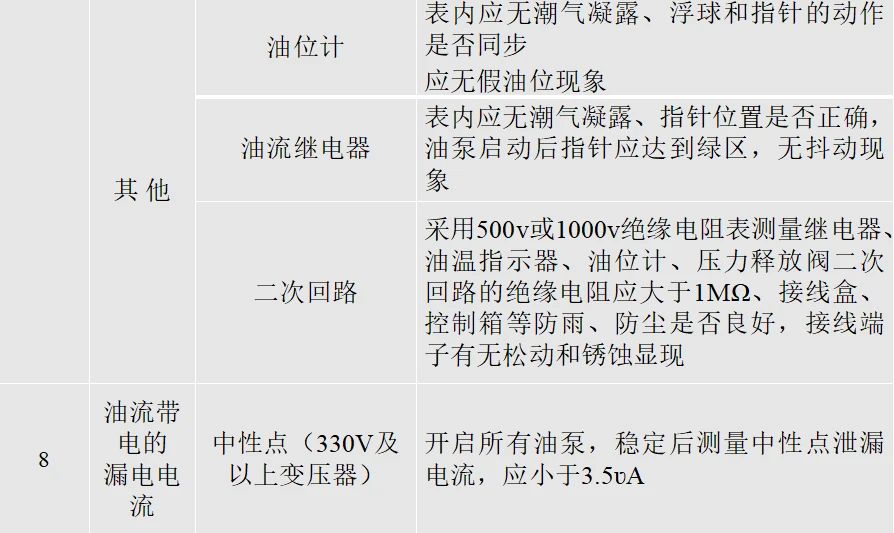

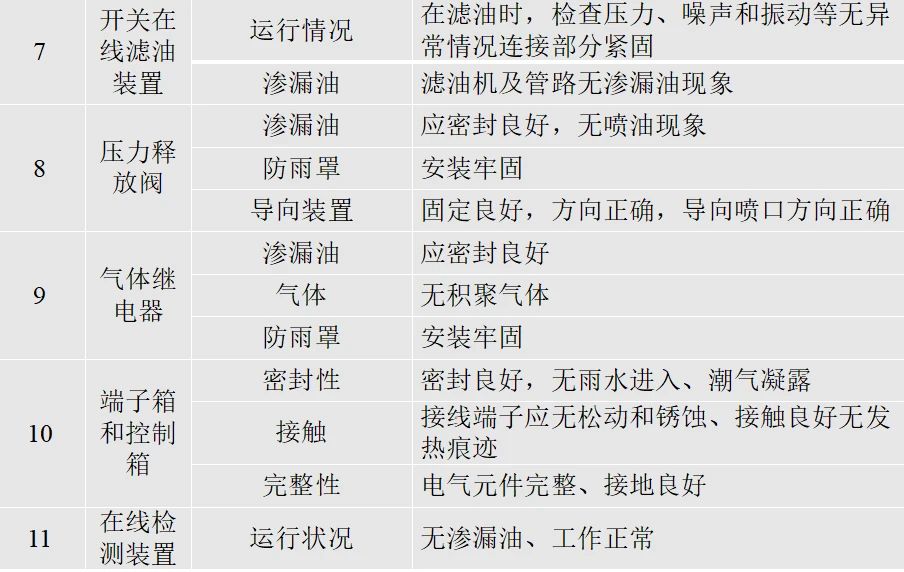

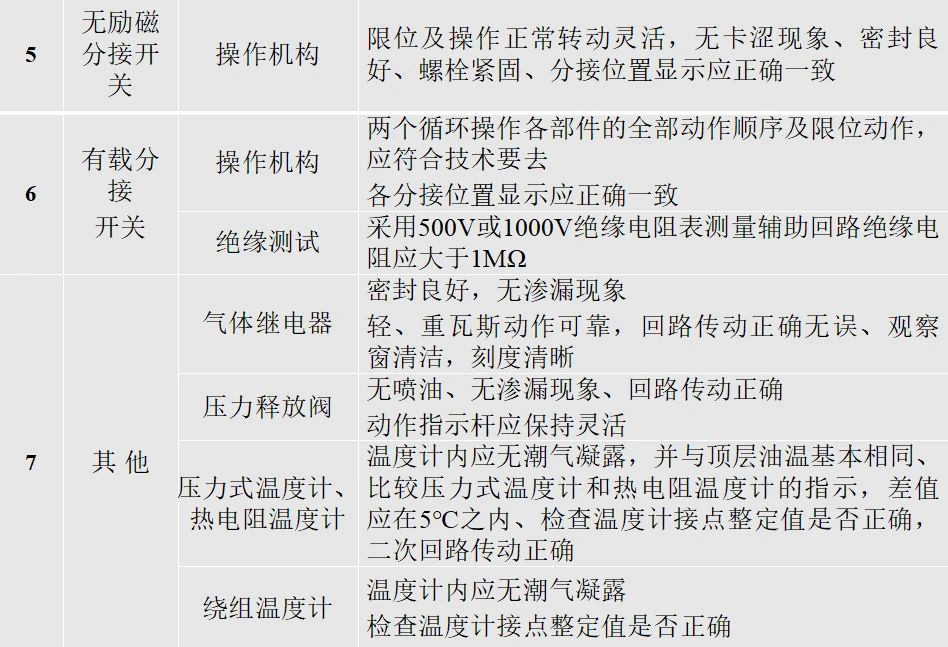

2.1.4.1 重要查抄项目：

a）油位正常，各部位无渗、漏油
；
b）套管表护套齐全，无异物附着、无破损裂纹、无严沉油污、无放电痕
；蚍诺缟
；
c）变压器上层油和善绕组温度正常，高温气象、顶峰负荷时段沉点巡检。
d）查抄吸湿器中干燥剂的色彩，2/3 干燥剂色彩显示已受潮应予更换处置
；
e）冷却系统
f）压力开释装置无缺无损
；
g）储油柜、变压器本体及引线接头温度无异常。
h) 变压器铁芯接地电流检测



2.1.4.2 下列情况应对变压器进行特殊巡视：

a）新装置或经过检建、刷新后的变压器投运后72 幼时内
；
b）有严沉缺点
；
c）形象突变（如大风、大雾、大雪、冰雹、寒潮等）
；
d）雷雨过后
；
e）高温季节和顶峰负荷时段。

2.1.4.3 变压器有下列情况之一应立即停运：

a）变压器声音显著增大，内部有爆裂声
；
b）严沉漏油或喷油
；
c）套管有严沉破损和放电景象
；
d）变压器冒烟着火



2.1.5 变压器检建监督

2.1.5.1 变压器的检建周期、项目按集团公司机组检建治理法子执行，并参照《DL/T 838 发电企业设备检建导则》、《DL/T 573 电力变压器检建导则》蹬仔关尺度和造作厂要求进行。
2.1.5.2 确定变压器检建工作应试虑下列成分：

a）变压器结构特点和造作情况
；
b）运行中存在的缺点及其严沉水平
；
c）负载情况和绝月废化情况
；
d）历次电气试验、绝缘油分析试验及在线监测设备检测了局
；
e）对变压器组成影响的变乱情况。



2.1.5.3  变压器检建守护工作沉点：

a）定期对套管进行排除，预防产生污闪、雨闪。严沉污秽地域，可在变压器套管上采取其它防污闪辅助措施
；
b）气体继电器应定期校验，解除误动成分
；
c）变压器大建后应依照有关尺度划定进行真空注油和扰淄循环，抽真空功夫、真空度、注油速度及扰淄循环功夫、温度均按尺度要求执行。有载调压分接开关油箱应同时按标要求抽真空
；
d）变压器在吊罩（芯）查抄和内部查抄时要预防绝缘危险
；
e）检建中需更换绝缘件时，应选取切合造作厂要求、检验合格的资料和部件，并经干燥处置
；
f）测试铁芯绝缘如有多点接地要查明原因并解除
；
g）变压器套管上部注油孔螺栓胶垫应结合检建工作进行查抄更换
；
h）查抄引接线、均压环（球）、木支架、胶木螺栓等是否有变形、败坏或松脱
；
i）大建时应查抄分接开关弹簧、触头表表镀层及接触情况、分接引线是否断裂及紧固件是否松动
；
j）新装置或检建后的变压器投入运行前应屡次排除套管升高座、油管路中的死区、冷却器顶部等处的残存气体。强婆淄循环变压器在投运前要启动全数潜油泵进行油循环，停泵排除残留气体后方可带电运行
；
k）新装置、大建吊罩或进入内部查抄时，应尽量缩短器身露出于空气的功夫，还要预防工具、资料等物件遗留在变压器内
；进行真空油处置时要预防真空滤油机轴承磨损或滤网败坏造成金属粉末或异物进入变压器
；
l）大建、变乱检建或换油后的变压器，满足划定静止功夫后方可施加电压
；
m）除造作厂有特殊划定表，新装置变压器应进入油箱查抄排除，必要时吊罩（吊芯）查抄、断根箱底异物。



2.1.6 变压器技术刷新
凭据行业尺度、反变乱措施要求和变压器运行情况、绝缘情况造订检建和技改项目打算，蕴含技术刷新项主张性质（刷新性检建或更换）、原因、凭据、刷新指标等。技改项目实现后，设备台帐等技术资料应同步更新。主管部门应进行技改项目评审和刷新成效的评估工作。




2.2 互感器绝缘监督

2.2.1 设计与选型
2.2.2 装置和交代验收
2.2.3 互感器运行监督

2.2.3.1 对互感器进行定期巡视查抄每班不少于一次，各类互感器运行中的巡视查抄项目按运行规程划定执行。
2.2.3.2 特殊巡视

a）新投产设备应缩短巡视周期，运行72h 后转入正常巡视
；
b）高温、严冬季节，雷雨季节、恶劣气象、顶峰负荷时段、设备异常情况，应加强巡视。




2.2.4 互感器绝缘油监督

2.2.4.1 充油互感器按《GB/T 14542 运行中变压器油守护治理导则》治理，绝缘油指标应切合《GB/T 7595 运行中变压器油质量》与《DL/T 596 电力设备预防性试验规程》尺度要求。
2.2.4.2 当油中溶化气体色谱分析异常，含水量、含气量、击穿强度等试验出现不合格项应实时辰析处置。
2.2.4.3 互感器油位降低需补油时，应补充经试验合格的同品牌、同型号绝缘油。

2.2.5 互感器SF6气体监督

2.2.5.1 互感器SF6 气体按《GB/T 8905 六氟化硫电气设备中气体治理和检测导则》治理，应切合《GB 12022 工业六氟化硫》和《DL/T 596 电力设备预防性试验规程》有关划定。
2.2.5.2 SF6  气体压力降低时，应实时补充合格的SF6 气体，并把稳充气管路的清洁干燥。
2.2.5.3 当SF6  气体含水量超标时，应尽快分析处置。

2.2.6 互感器检建监督

2.2.6.1 互感器检建随机组、母线或线路检建打算铺排执行，一时性检建工作针对运行中发现的设备缺点进行铺排。
2.2.6.2 互感器检建项目、工艺及质量尺度按《DL/T 727 互感器运行检建导则》及造作厂划定执行。




2.2.7 互感器的试验

2.2.7.1 互感器预防性试验项目、周期、尺度按《DL/T 596 电力设备预防性试验规程》及造作厂划定执行。




2.3高压开关设备绝缘监督

2.3.1 设计与选型



2.3.2 设备装置与交代试验

2.3.2.1 高压开关设备及其操动机构应包装规范，各零部件在运输过程中不致遭到碰撞变形和败坏。
2.3.2.2 六氟化硫开关设备在运输过程中应充以切合尺度的六氟化硫气体或氮气。
2.3.2.3 新装置高压开关设备依照《GB 50150 电气装置装置工程电气设备交代试验尺度》进行交代试验。




2.3.3 高压开关设备运行监督

2.3.3.1 各类高压开关设备（油断路器、六氟化硫断路器、GIS、真空断路器、隔脱离关等）运行查抄项目按现场运行规程划定和造作厂技术要求执行。
2.3.3.2 充油高压开关设备

a）充油高压开关设备绝缘油按《GB/T 7595 运行中变压器油质量》尺度治理，预防性试验工作按《DL/T 596 电力设备预防性试验规程》进行。
b）绝缘油试验发现影响断路器安全运行的不合格项时，应实时辰析处置。
c）油位降低至下限以下时，实时补充统一型号的绝缘油。

2.3.3.3  SF6 气体

a）高压开关设备SF6 气体按《GB/T 8905 六氟化硫电气设备中气体治理和检测导则》执行
；
b）运行中SF6 开关设备应定期进行SF6 气体微水含量和泄漏检测，必要补气时应使用检验合格的SF6 气体。

2.3.3.4 高压开关设备操动机构

a）高压开关设备操动机构箱密封优良，能防雨、防尘、透风、防潮，维持内部干燥清洁。
b）液压机构箱有隔热防寒措施，气动机构宜加装汽水分离装置和自动排污装置。

2.3.3.5 其它当苦衷项

a）高压开关设备运行中出现缺油、SF6 气体压力异常、液（气）压操动机构压力异常导致高压开关设备分合闸关锁时，不容进行操作。
b）为预防高压开关设备绝月翻杆断裂造成拒动，应定期查抄分合闸缓冲器，预防由于缓冲器机能不良使绝月翻杆在传动过程中受冲击。把稳查抄分合闸批示器
c）高压开关设备防误关锁装置应美满靠得住。




2.3.4 高压开关设备检建监督

2.3.4.1 高压开关设备按划定的检建周期和设备状态进行检建。应器沉对开关设备操动机构的检建，预防出现拒分、拒合和误动，预防液压机构漏油和断路器慢分。
2.3.4.2 对断路器衔接拐臂、联板、轴、销进行查抄，发现弯曲、变形或断裂情况应查明原因，并采取防备措施。
2.3.4.3 断路器大建应查抄液（气）压机构分、合闸阀的阀针是否松动或变形，预防由于阀针松动或变形造成断路器拒动。查抄分、合闸铁芯应作为矫捷无卡涩，预防拒分或拒合。
2.3.4.4 调整断路器时用慢分、慢合查抄有无卡涩，各弹簧缓和冲装置调整适当，并定期查抄有无变形或败坏。
2.3.4.5 断路器油缓冲器要调整适当，预防由于缓冲器失效造成拐臂和传动机构败坏，寒冷地域应选取适合低温环境的缓冲油。
2.3.4.6 断路器检建时要查抄操动机构分合闸作为电压是否切合要求。




2.3.5 高压开关设备试验

2.3.5.1 高压开关设备预防性试验项目、周期、尺度按《DL/T 596 电力设备预防性试验规程》及造作厂划定执行。
2.3.5.2 高压开关设备红表检测诊断工作按《DL/T 664 带电设备红表诊断技术利用导则》执行。
2.3.5.3 SF6 密度继电器及压力表应按划定进行校验。




2.4 高压设备表绝缘监督

2.4.1 设计与选型
2.4.2 装置和投产验收



2.4.2.1 绝缘子包装件运至施工现场，应查抄运输和装卸过程中包装件是否无缺。对已破损包装件内的绝缘子另行存放、查抄。现场开箱检验时按有关尺度和合同划定对绝缘子（蕴含金属附件及其热镀锌层）逐个进行表观查抄。
2.4.2.2合成绝缘子存放期间及装置过程中要做好防护措施预防败坏绝缘子，装置时不容反装均压环。
2.4.2.3绝缘子装置时，按《GB50150 电气装置装置工程电气设备交代试验尺度》进行绝缘电阻丈量和互换耐压试验。




2.4.3 运行中的监督

2.4.3.1 高压设备表绝缘排除应以鼓和盐密监测为领导，并结合运行经验合理铺排排除周期。宜铺排在污闪频发季节前1～2 个月内进行。

a）盐密丈量点选择要求：

1）厂内每个电压等级选择1、2个丈量点
；
2）盐密丈量点拔取要从悬式绝缘子逐步过渡到棒型支柱绝缘子
；
3）污秽成分复杂地段应适当增长丈量点。

b）盐密丈量步骤、仪器和丈量周期按《GB/T 16434 高压架空线路和发电厂、变电所环境污分辨级及表绝缘选择尺度》执行。

2.4.3.3 当高压设备表绝缘环境产生显著变动或出现新污源时，应查对表绝缘爬距，如不满足要求应实时采取防备措施。
2.4.3.4 RTV 防污闪涂料技术要求：

a）选用RTV 防污闪涂料应切合《DL/T 627 绝缘子用常温固化硅橡胶防污闪涂料》尺度要求
；
b）运行中RTV 涂层呈显祓皮、脱落、龟裂等景象应视为失效，采取复涂措施
；
c）对涂覆RTV 设备设置憎水性监测点并作憎水性检测，检测周期1 年。监测点的选择在每个出产厂家的每批RTV 当选择电压等级最高的一台设备中的一相。

2.5.3.5 依照《DL/T 596 电力设备预防性试验规程》要求做好绝缘子低、零值检测工作，并实时更换低、零值绝缘子。




2.4.4 高压设备表绝缘试验

2.4.4.1 支柱绝缘子、悬式绝缘子、合成绝缘子的试验项目、周期和要求按《DL/T 596 电力设备预防性试验规程》划定执行。




2.5 避雷设备绝缘监督

2.5.1 设计与选型
2.5.2 装置和交代试验
2.5.3 避雷器运行监督

2.5.3.1 巡视

a）无影响设备安全运行的阻碍物、附着物
；
b）绝缘表套无破损、裂纹和电蚀痕迹
；
c）查抄避雷器泄漏电流和放电计数器批示。

2.5.4 高压设备表绝缘试验

2.5.4.1 试验项目、周期和要求按《DL/T 596 电力设备预防性试验规程》划定执行。




2.6 接地装置监督

2.6.1 工程设计
2.6.2 施工验收
2.6.3.1 对已投运的接地装置应凭据地域短路容量变动校核接地装置（蕴含设备接地引下线）的热不变容量，并结合短路容量变动情况和接地装置侵蚀程杜仔针对性对接地装置进行刷新。
2.6.3.2 接地引下线导通检测工作1～3 年进行一次，按《DL/T 475 接地装置工频个性参数的丈量导则》进行，并凭据历次丈量了局进行分析比力，以确定是否必要进行开挖、处置。
2.6.3.3 通过定期开挖抽查等伎俩确定接地网的侵蚀情况。凭据电气设备沉要性和施工安全性，选择5～8 个点沿接地引下线进行开挖查抄，不得有开断、松脱、严沉侵蚀等景象。如发现接地网侵蚀较为严沉应实时进行处置。铜质资料接地体地网不愿定期开挖查抄。
2.6.4 接地装置的试验接地装置试验项目、周期、要求按《DL/T 596 电力设备预防性试验规程》及《DL/T 475 接地装置工频个性参数的丈量导则》执行。



2.7 电力电缆绝缘监督

2.7.1 设计与选型
2.7.2 电力电缆交代验收按《GB 50150 电气装置装置工程电气设备交代试验尺度》进行。
2.7.3 电力电缆的运行监督

2.7.3.1 巡检周期

a）敷设在泥土、隧路中及沿桥梁架设的电缆，每三个月至少巡检一次。凭据季节及基建工程特点，应增长巡检次数
；
b）电缆竖井内的电缆，每半年至少巡检一次
；
c）电缆沟、隧路、电缆架及电缆线段等的放哨，至少每三个月巡检一次
；
d）对挖掘露出的电缆，按工程情况，酌情加强巡视。

2.7.3.2 电缆终端头的查抄周期

a）电缆终端头，由现场凭据运行情况每1～3 年停电查抄一次
；

2.7.3.3 巡检内容

a）对敷设在地下的电缆线路，应查看路面是否正常、有无挖掘痕迹、路线标桩是否齐全无缺
；
b）对户表与架空线衔接的电缆终端头应查抄是否齐全，电缆铅包有无龟裂，靠近地面一段电缆是否有车辆碰撞痕迹等
；
c）定期对电缆中央接头测温，多根并列电缆要查抄电流分配和电缆表皮的温度
；
d）查抄电缆沟是否维持清洁、无积水，安全电压照明是否充足。

2.7.4 电力电缆的试验
电力电缆预防性试验项目、周期、尺度按《DL/T 596 电力设备预防性试验规程》划定执行。

3  绝缘技术监督治理

3.1. 绝缘监督异常告警造度

a）设备设计、选型、造作存在问题，投运后影响安全出产的
；
b）在设备装置施工和验收过程中，不依照有关尺度、规程进行设备查抄验收的
；
c）电气设备存在严沉隐患仍在运行的
；
d）设备的试验数据和资料失真的
；
e）设备大建、幼建、临建、技改铺排的涉及设备安全运行项目有漏项，并且隐瞒不报的
；
f）对监督查抄发现的问题具备整改前提未及使佧改的
；
g）由于绝缘监督不到位造成主设备绝缘故障的。
h) 异常告警尝试关环治理，有关单元接到通知单后该当真钻研存在的问题，在规按功夫内处置解决，并将通知单返回发放单元。




3.2 设备缺点分类：

a）危机缺点：直接危及人身和设备的安全须立即处置的缺点
；
b）严沉缺点：临时尚能对峙运行但需尽快处置的缺点
；
c）通常缺点：对安全运行影响不大的缺点。




3.3 电气设备绝缘定级
凭据设备运杏注试验和检建中发现的缺点，衡量对安全运行的影响水平，电气设备绝缘定级分为三级。

3.3.1 满足下列前提者为一级绝缘设备

a）试验项目齐全，数据合格，并与历次试验了局比力无显著差距
；
b）运行和检建中未发现（或已解除）危机、严沉和通常缺点。

3.3.2 凡有下列情况之一者为二级绝缘设备

a）重要试验项目齐全，但某些项目处于缩短检测周期阶段
；
b）部门试验项目漏试或了局不合格但暂不影响设备安全运行
；
c）运行和检建中发现暂不影响安全运行的严沉和通常缺点。

3.3.3 凡有下列情况之一者为三级绝缘设备

a）重要试验项目漏试或了局不合格
；
b）预防性试验超过划定的期限：需停电进行的项目为划定的周期加6 个月
；不需停电进的项目为划定的周期加1 个月
；
c）存在未解除的危机缺点



3.4  绝缘监督台帐

3.4.1 新能源公司所属发电企业应成立健全下列资料档案：

a）绝缘监督有关文件、现行有效国度和行业尺度、规程与反变乱措施
；
b）绝缘监督年度预试打算，大幼建打算，季度、年度总结，绝缘监督会议纪录
；
c）设备缺点纪录和异常、变乱分析纪录
；
d）培训造度、打算，培训纪录
；
e）设备规范、试验数据和文件资料

1）电气一次系统图
；
2）电气设备规范
；
3）电气设备台账
；
4）设备说明书、出厂试验汇报
；
5）与设备质量有关的合同、和谈和往来文件
；
6）各项装置、试验作业领导书
；
7）交代试验汇报
；
8）预防性试验汇报
；
9）特殊试验汇报
；
10）异常告警通知单。

f）本单元造订的与绝缘监督有关的仪器仪表治理造度、文件资料

1）仪器设备台帐
；
2）仪器设备使用说明书
；
3）仪器设备操作规程
；
4）年度校验打算
；
5）检定证书。




1.1．依照试验方式分类
电气试验通常分为出厂试验、交代验收试验、大建试验、预防性试验。

1.1.1 出厂试验是电力设备出产厂家凭据国度有关尺度和产品技术前提划定的试验项目，对每台场产品所进行的查抄试验。试验主张在于加查产品设计、造作、工艺的质量，预防不合格产品出厂。大容量沉要设备（如发电机、大型变压器）的出厂试验应在使用单元人员的监督下进行。每台电力设备造作厂家应出具齐全合格的出厂试验汇报。
1.1.2交代验收试验、大建试验是指装置部门、检建部门对新投设备、大建设备依照有关尺度及产品技术前提或《规程》划定进行的试验。新设备在投入运行前的交代验收试验，用来查抄产品有无缺点，运输中有无败坏等：大建后设备的试验用来查抄检建质量是否合格等。
1.1.3 预防性试验是指设备投入运行后，按肯定周期由运行部门、试验部门进行的试验，主张在于查抄运行中的设备有无绝缘缺点和其他缺点。与出厂试验及交代验收试验相比，它重要侧沉与绝缘试验，其试验项目较少




1.2 若依照试验的性质和要求
电气试验分为绝缘试验和个性试验两大类。

1.2.1 绝缘试验通常分为两大类：

1.2.1.1 非粉碎性试验：是指在较低电压下，用不危险设备绝缘的法子来判断绝缘缺点的试验，如绝缘电阻吸收比试验、介质损耗因数tanδ试验、泄漏电流试验、油色谱分析试验等。这类试验对发现缺点有肯定的作用与有效性。这类试验由于电压较低，不会危险设备的绝缘机能，其主张是判断绝缘状态实时发现劣化的景象。
1.2.1.2 粉碎性试验：在高于工作电压下所进行的试验，在设备上加划定的试验电压，考验对此电压的耐受能力，也叫耐压试验，如互换、直流耐压试验。这类试验所加电压较高，考验比力直接和严格，可能在试验中对设备绝缘造成肯定的危险，故而得名。
1.2.1.3试验当苦衷项: 该当指出，粉碎性试验必须在非粉碎性试验合格之后进行，以预防对绝缘的无辜危险甚至击穿。例如互感器受潮后，绝缘电阻、介质损耗因数tanδ试验不合格，但经过烘干处置后绝缘仍可复原。若在未处置前就进行互换耐压试验，将可能导致绝缘击穿，造成绝缘建复难题。

1.2.2 个性试验:对电力设备的电气或机械方面的某些个性进行试验，如断路器导电回路的接触电阻，互感器的变比、极性，断路器的分合闸功夫、速度及同期性等。
1.2.3  试验了局分析步骤

1.2.3.1与该产品出厂及历次试验的数据进行比力，分析设备绝缘变动的法规和趋向
；（纵向比力）
1.2.3.2 与同类或分歧相此外设备的数据进行比力，寻找异常
；
1.2.3.3 统一设备的相间相比力，统一设备相间应根基一致，如差距大则出缺点。
1.2.3.4 将试验了局与《规程》给出的尺度进行比力，综合分析是否超标，判断是否出缺点或幽微环节。




1.3 通例预试项目介绍 （以主变压器为例）

1.3.1 绝缘电阻试验

1.3.1.1 原因：设备绝缘是由各类绝缘资料组成，通常把作用在电力设备绝缘上的直流电压与流过其中不变的体积泄露电流之比叫绝缘电阻。测试了局高暗示绝缘优良，低暗示受潮或产生老化和劣化，所以丈量绝缘电阻能够实时发电力现电力设备绝缘是否存在整体受潮，劣化等缺点
1.3.1.2 主张：丈量绝缘电阻和吸收比能够活络的发现变压器绝缘的整体或部门受潮
；查抄各部件绝缘表表的脏污及部门缺点，查抄有无短路、接地及瓷套件分裂等缺点，是变压器绝缘的常用步骤。
1.3.1.3 步骤：额定电压1000v以上的绕组，用2500v兆欧表
；对于220kv及以上的设备，使用2500v或5000v兆欧表，兆欧表要求输出电流不幼于3mA,对1000v以下的设备，用1000v兆欧表。
1.3.1.4 丈量部位：低压对高压及地    高压对低压及地  高压及低压对地  铁芯夹件等
1.3.1.5 试验尺度：

1）绝缘电阻值不应低于出厂试验值70%，丈量温度分歧时可换算到统一温度值比力A=1.5k/10
2）35kv及以上，容量在4000kvA及以上时，丈量吸收比，与出厂值比力应无显著差距，在常温下（10——40度）不应幼于1.3

1.3.1.6 丈量当苦衷项:

1）刚退出运行的变压器，应静止一段功夫后（约莫30分钟），使绕组温度和油温相靠近时再丈量，并以顶层油温作为绕组温度，各次丈量温杜爪尽量靠近，尽量在温度低于50度时丈量
2）新注油或换油的变压器应静止到规按功夫，等气泡逸出后丈量。

1.3.1.7试验了局分析判断
；

1）比力分析法

a.与同类型的设备相互比力
b.与历次试验了局相互比力
c. 大建前后的试验了局相互比力
d. 交代试验了局不应低于出厂试验值的70%，大建后的试验了局不应低于上次的70%（统一温度）

2）温度换算法

1.3.2  丈量吸收比：

1.3.2.1  原因：对容量较大的电力设备，丈量绝缘电阻时，把15s和60s的比值叫做吸收比，对判断绝缘受潮起到肯定作用，能够初步判断电力设备的受潮情况。干燥时，泄露电流成分较幼，绝缘电阻由充电电流决定。15s时，充电电流较大，绝缘电阻较幼，60s时，凭据绝缘资料的吸收个性，充电电流靠近鼓和，绝缘电阻大，吸收比大。
若是受潮时，泄露电流 分量增大，随着功夫变动的充电电流影响就比力幼，这时泄露电流和功夫没有关系，二次功夫电阻比力靠近，吸收比就幼了
1.3.2.2 吸收比个性：

不确定性：随着电压等级的升高，容量的增大，丈量中出现过绝缘电阻高，而吸收比不合格，吸收比不合格而变压器却安全运行的情况。各类见解各类诠释难以统一，但共同点是由于变压器的绝缘结机关成的。

1.3.2.3  经验数据：温度10C°时，110KV  220KV绝缘电阻R60s大于300兆欧，可以为绝缘没有受潮，吸收比不做查核要求。
1.3.2.4 丈量吸收比时为什么要划定丈量挨次？

丈量绝缘电阻时，无论绕组对表壳还是绕组间的散布电容均被充电，当按分歧的挨次充电时，绕组间电容沉新充电过程分歧，会导致冈蹲泱差

1.3.3 绕组直流电阻测试

1.3.3.1 主张  查抄绕组焊接质量，电压分接头的各个地位，引线与套管的接触是否优良，并联支路的衔接是否正确，有无层间或内部断线的景象
1.3.3.2 步骤：电桥法
1.3.3.3 当苦衷项：

1）交代和大建时，所有分接地位，预试时额定运行分接
2）丈量时，要求绕组温杜纂周围环境温度相差不超过3度，以顶层油温作为绕组温度

1.3.3.4 尺度

1）1600kvA以上及以下2%、1%、4%、2%
2) 与同温度的出厂值比力变动不应大于2%1.3.4  泄露电流测试

1.3.4.1 主张：丈量泄漏电流的作用和丈量绝缘电阻的一样，只是试验电压较高，用微安级电流表监督，因而丈量活络度较高，随时监督泄露电流的变动。它能有效地发现有些用其他试验项目所不能发现的变压器部门缺点，好比高压套管有裂缝、套管密封不严而进水等。
1.3.4.2 步骤 ：丈量部位与丈量绝缘电阻的部位一样，未注油的试验电压为划定电压的50%
1.3.4.2 试验了局的分析判断：

1）泄露电流随变压器的结构、尺寸的分歧而分歧，没有统一尺度，凭据历次试验了局相比力分析判断（150%）
2）丈量泄露电流随温度变动而变动，能够换算到统一温度下进行比力

1.3.4.3为何绝缘电阻较低，泄露电流较大而不合格的试品，测试的值较大，有时还合格？

绝缘电阻较低，泄露电流较大而不合格的试品，通常批注在被试品的等着并联电路中某一部门的绝缘较低。而丈量介质损耗是，其值介于并联电路中最大与最幼值之间，重要反映在体积较大的部门，所以只有绝缘不合格部门体积较大时，能力反映出，同时较幼的部门反映不出，所以丈量变压器时必要别离丈量套管等介损值。

1.3.5  介质损耗测试：

1.3.5.1 主张：是预防性试验的沉要项目，丈量介质损耗因数值tanδ是用来查抄变压器整体受潮、劣化变质及幼体积被试设备贯通和未贯通的部门缺点，例如油质劣化、绕组上附着油泥、绝缘中有气隙放电等。
1.3.5.2 尺度：电压等级为35Kv及以上且容量大于8000kvA应丈量介质损耗，交代试验时试验值不应大 于出厂值的130%
1.3.5.3 丈量步骤：  正接线、反接线
1.3.5.3 为什么规程划定套管的介损值要严一些？

1）易于查抄受潮缺点。目前套管在运行中出现的变乱受潮比例大，而介质损耗值又是监督套管受潮的沉要伎俩
2）分析判断进气，漏油等缺点（凭据电容值）。

1.3.5.4为什么丈量直流泄露能发现部门缺点，丈量介质损耗却不易发现部门缺     变压器体积较大，绝缘此类有油、纸、棉纱等，其绕组对铁芯、套管电芯对表壳，组成多个并联支路。当丈量泄露电流时能将各个并联支路的总电流反映出来，而丈量介损是，其值是介于最大与最幼之间，大幼决定一缺点部门损耗与总电容之比，当部门的介损值已经很大时但与总体电容之比依然很幼，只出缺点较大时，总介质损耗值才增大，所以不易发现缺点。

1.3.6 有载开关试验    有载分接开关是与变压器高压回路联接的唯一活动部件，故障率较高，变压器有载分接开关试验能够发现切换开关时接触是否优良，调压开关主触头是否到位，是否有抽头引线松动的景象，通过个性曲线能够发现开关在切换过程中是否有开断部门，过渡电阻断线、调压时滑档等。

1.3.7 互换耐压与直流耐压

1.3.7.1概想：利用高于设备额定电压肯定倍数的额定试验电压包办大气过电压和内部过电压（操作），来查抄设备的绝缘机能。
1.3.7.2 为何加压一分钟（互换耐压）：试验1分钟：因绝缘资料的击穿电压大幼与加压功夫有关，功夫越长互换电压使绝缘资料由于介质损耗而产生的能力增长，以至击穿电压降低，划定1分钟，即可将设备的绝缘弱点暴漏出来，也不会由于功夫过长的热效应是绝缘危险或降低。
1.3.7.3 互换耐压与直流耐压区别    直流耐压绝缘资料无极化损失，不以至绝缘发热，预防因热击穿而败坏绝缘。互换耐压存在介质损失，有部门放电，使绝缘发热，对绝缘危险严沉。    直流耐压能发现互换耐压不能发现的缺点，互换耐压靠近于运行情况，更易查抄出正常运行时的弱点



1.4  规程术语介绍

1.4.1若是某项试验了局不合格是否允许投入?

凭据具体情况做具体分析决定，通常来说，若交、直流耐压合格，即可以为能够投入运行。若是其他个别项目不合格，应采取措施，予以处置。但是若是急需发电，缺点性质又不太严沉，并且极具进行检建的前提又不具备，有时也能够先投入运行，运行中加强监督。对影响面较幼电力设备可由本单元辅导核准进行，影响面较大的设备（主变）由上一级主管局审批。

1.4.2为何规程划定有些尝试在“必要时”才做？

近年变压器容量增大，造作、检建质量的不休提高，绝缘油防劣化措施普遍加强，使变压器整体受潮和劣化缺点相应减幼，有的项目检出缺点的活络度就不够梦想。
尝试设备的限度。互换耐压试验时查抄电力设备绝缘缺点的最有效法子。试验设备容量大，“必要时”通常指对设备在装置运输过程中发现异
；蛏璞妇涤幸苫笫，采取耐压试验。
综合判断的必要。由于每种试验项目都拥有独个性，只能从某一角度反映绝缘缺点，而活络度也各有差距，所以为了进一步确定有无缺点或缺点部位，必要做一些试验项目。

1.4.3为什么划定试验应在气象优良，且被试物及周围环境温度不低于5度前提下进行？温度较低时，电力设备绝缘预防性试验了局的正确性差，不易做出判断，电力设备有水时，多沉积在底部，低温下水结成冰，导电机能差，介损值不能活络反映这种状态，高温下，冰消融为水混入油中，使绝缘劣化，介损值显著增长。
1.4.4为什么划定在湿度不大于80%前提下进行？

试验证明在干燥和大湿度前提下测试了局相差很大。
原因：一是水膜的影响，二是电场畸变的影响。当空气相对湿度较大时，物体表表将出现水膜，表表绝缘电阻降低，泄露电流增大，凝露和水膜可能导致表表电场产生畸变，散布不均匀，从而产生电晕景象，影响丈量了局。
