凭据市面上现有的光伏发电项目，结合分歧的利用场景，太阳能光伏发电系统能够大体分为四种类型：并网发电系统、离网发电系统、并离网储能系统和多种能源混合微网系统。

并网发电系统

       由光伏组件、并网逆变器、负载、双向电表、并网柜和电网组成。

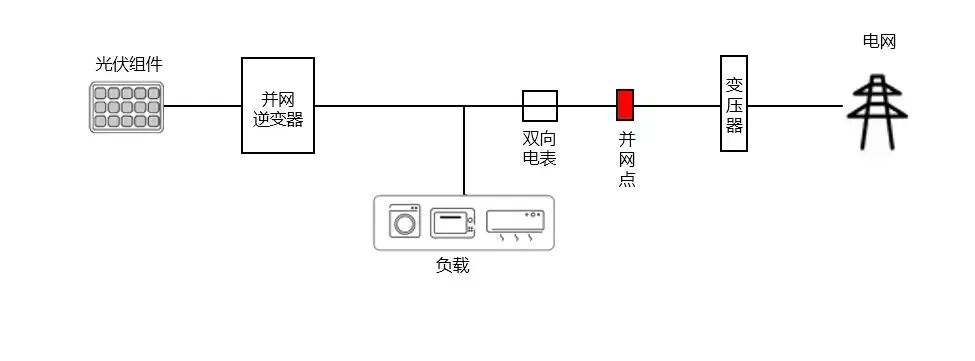

并网发电系统示意图

       道理是将光伏组件产生的直流电通过逆变器转化为互换电，再供给到负载和接入电网。这样，满足家庭负载的同时，有余的电还能够卖入电网。

特点：

1.与电网衔接，电量部门或全数上传电网。

2.电网停电，光伏发电也终场。由于逆变器都有防孤岛，也就是电网公司要求：电网停电，光伏电也必须立刻断电，重要是安全思考。

3.晚上居民还是依附市电。

4.没有储能装置。

离网发电系统

       和并网发电系统相对的，就是离网发电系统，由光伏组件、离网逆变器、蓄电池、负载等组成。比力先进规划中已经将逆变器+蓄电池集成为一体设备，如优能电气的UFox系列离网储能一体机。离网发电系统能够不依赖电网而独立运行，通常利用于荒僻地域、无电区、海岛、通讯基站和路灯等。

分体式离网发电系统示意图


一体式离网发电系统示意图

       在有光照时将太阳能转化为电能，通过离网逆变器给负载供电，或给蓄电池充电；蛟诿挥泄夥那榭鱿，也能够通过电网对蓄电池进行充电；在无光照时或电网停电时，可将蓄电池的电通过逆变器给互换负载供电。



特点：

1.不依附电网的独立系统。也就是，不论有没有市电，只有有太阳光照满足，离网系统就能够独立工作，就能够独立提供电能。

2.必须有储能设备，也就是必须必要蓄电池，不然晚上或阴雨天无法工作。

3.能够不接光伏。

并离网储能系统

       由光伏组件、并离网混合逆变器、蓄电池、负载等组成。此刻也有比力先进规划是将并离网混合逆变器+电池系统集成一体，例如优能的UHome系列并离网储能一体机。并离网储能系统宽泛利用于时时停电或光伏自觉自用不能余电上网、自用电价比上网电价贵、波峰电价比波谷电价贵等场景。

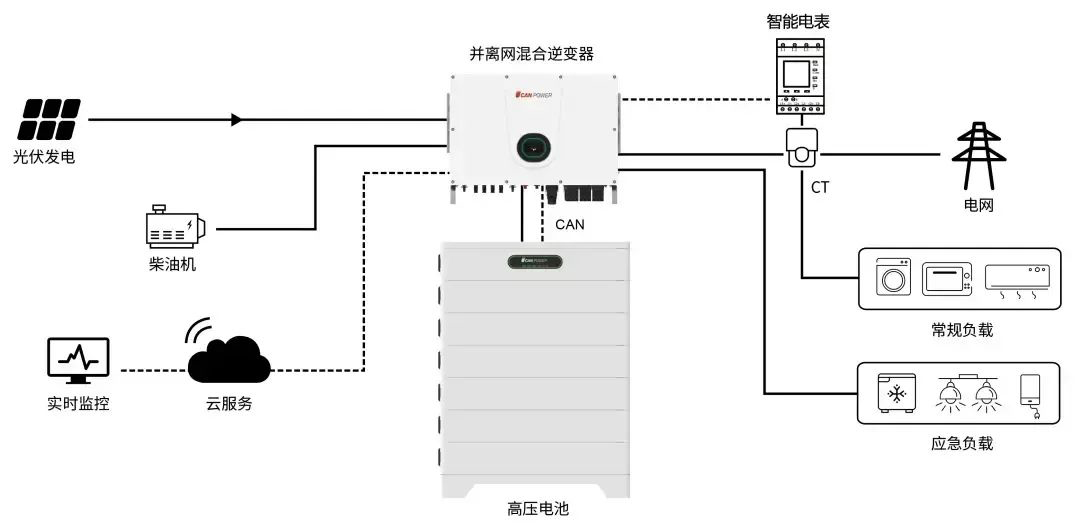

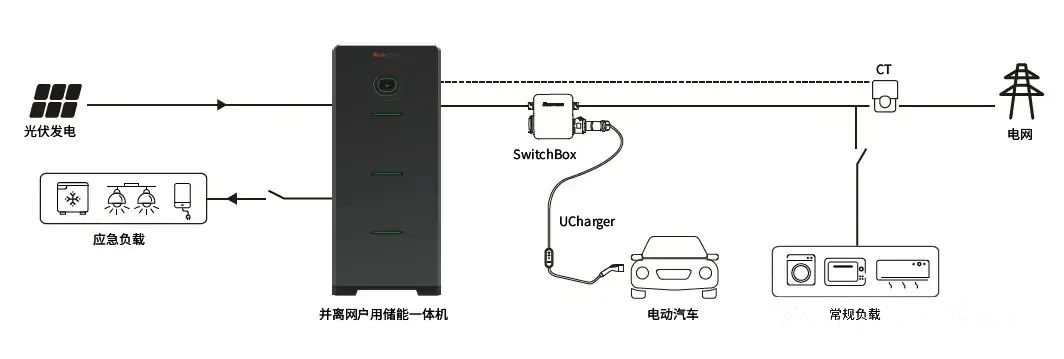

并离网储能系统示意图

       白日有光的情况下，通过离并混合逆变器优先供给负载用电，有余的电存储到蓄电池中；晚上的时辰，蓄电池通过离并网混合逆变器为负载进行供电。同时，能够设置充放电功夫，以实现电价的峰平谷调节。当电网断电时，系统会自动切换为离网模式，保障用户供电需要。

特点：

1.兼具离、并网系统优势，能够并网卖电，而在电网断电时也能够正常运行。

2.无电网情况下，必须有电池能力运行。

3.能够不接光伏，作为离网系统，进行电价削峰填谷或应急备电用。

微网系统

       由散布式电源（光伏/风电/柴油）、负载、储能系统和节造装置组成的配电网络？山稚⒛茉吹背∽缒，而后就近供给本地负载。

微网混合能源系统示意图

       微电网系统是一种可能自我节造、；ず椭卫淼淖灾蜗低，不仅能够与表部电网并网接入，也能够孤立运行，极大水平上解决了散布式电源并网问题，推进散布式电源与可再生能源的大规模接入，是一种对负荷多种能源大局的高效供给，实现自动式配电网的智能电网系统。

       以上就是四种太阳能光伏发电系统的介绍，它们各有其合用场景，为家庭、工贸易用户绿色用电提供了多种选择。优能电气作为一家专一于全利用场景下电力储能设备研发的科创型技术企业，占有家庭并网储能系统、离网储能系统、离散式工贸易储能、便携式储能系统有关产品及解决规划，覆盖你的全场景储能需要。
