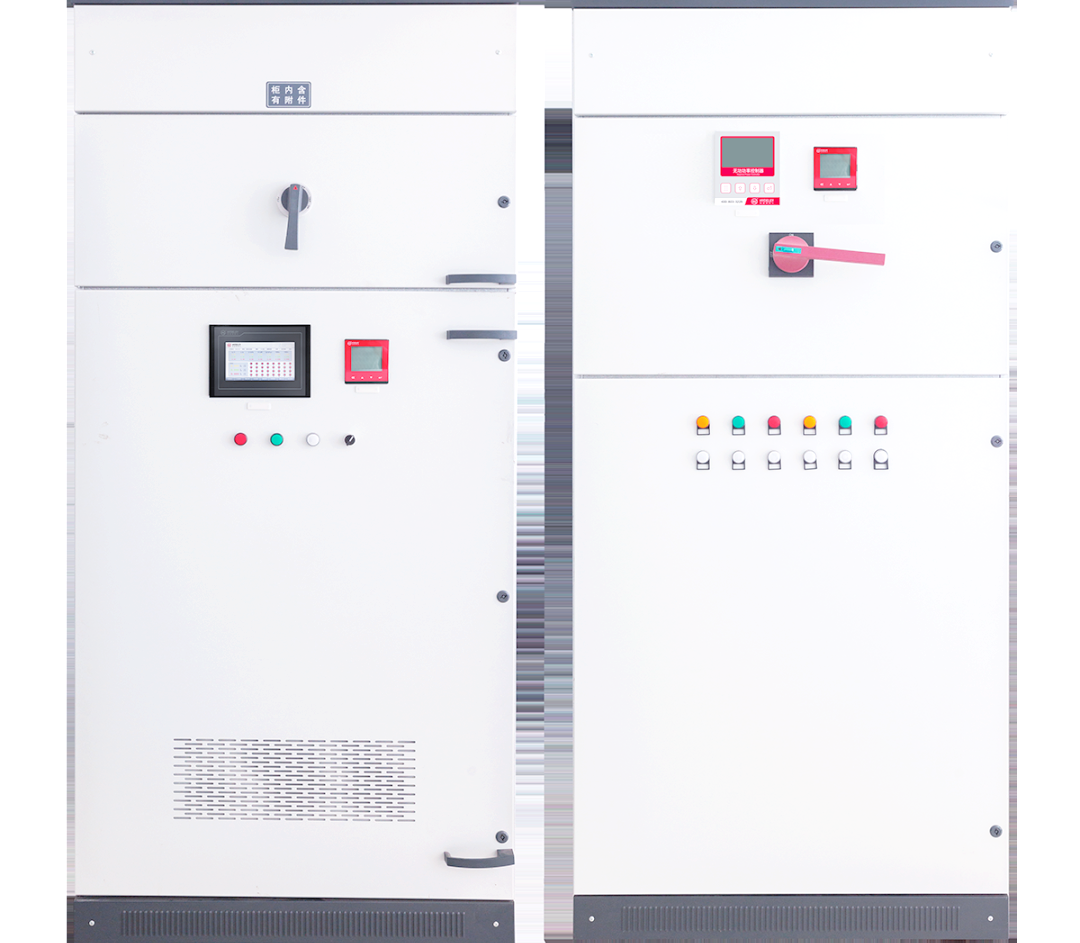

在电力系统中，感性负载的宽泛利用导致无功功率损耗与功率因数降低的问题日益凸起，而无功功率赔偿柜正是解决这一难题的关键设备。本文从道理启程，深刻分解无功功率赔偿柜若何利用容性设备抵消感性无功，提升功率因数
；具体拆解其主电路、节造电路、

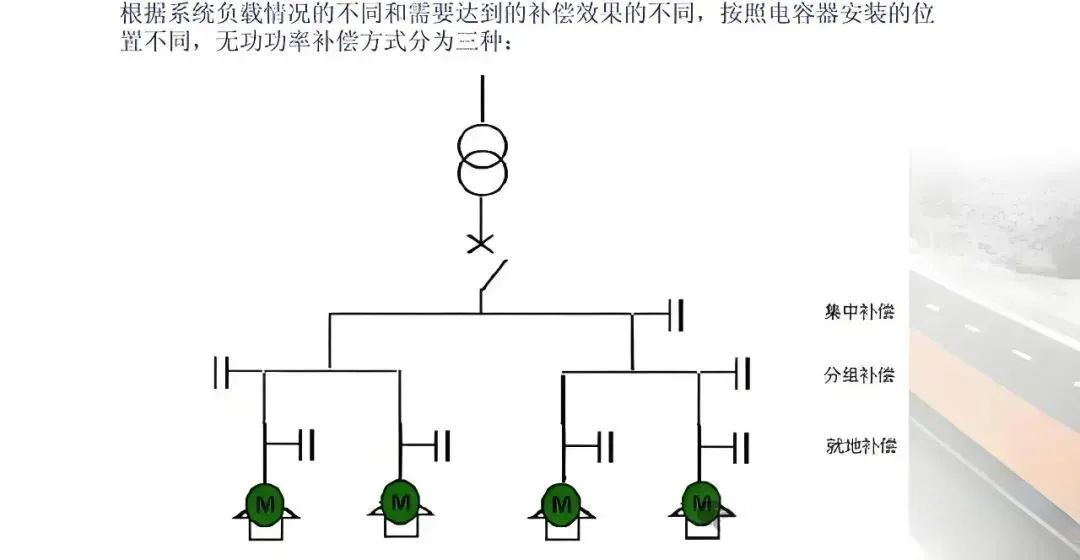

；さ缏酚胝闪肯允镜缏返幕丶爸澳。同时，结合现实利用场景，介绍分歧赔偿地位、容量、节造方式的规划类型，以及系统电压、频率、赔偿容量等主题技术参数的设计重点。更针对电容器组、断路器、接触器等元件，提供选型推算与利用领导，助力读者全面把握无功功率赔偿柜从道理到设计的全流程知识 。 #01 无功赔偿柜与电容赔偿柜的工作原理解析

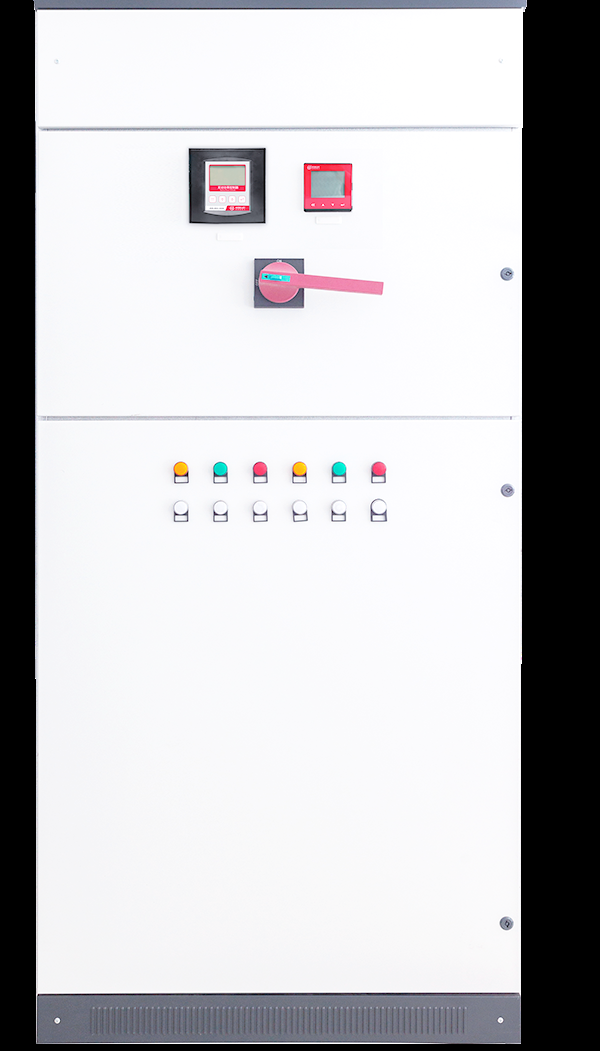

无功赔偿柜的主题工作道理是通过并联衔接分歧类型的电抗器，蕴含感性电抗器和容性电抗器，来实现对无功功率的有效赔偿。感性电抗器通过贮存电能的方式提供无功功率，而容性电抗器则通过吸收电能来提供相应的无功功率。赔偿柜会凭据电力系统的现实运行情况，精心选择相宜的电抗器组合，从而确保无功功率的平衡与不变。 电容赔偿柜的运作道理是串联衔接电容器，利用其容性个性来提供必要的无功功率。通过精密节造电容器的投入与切除，电容赔偿柜可能实时调整无功功率的平衡，以满足电力系统的需要。
#02 无功赔偿柜的主题作用
无功赔偿柜的主题作用在于优化电力系统的功率因数，进而降低系统在无功功率方面的损耗。通过这一职能，电力系统的效能和不变性都能得到显著提升。此表，电容赔偿柜还兼具谐波过滤的沉要作用。由于电容器能有效吸收和滤波谐波电流，因而该设备能助力削减电力系统中的谐波传染，并确保其他设备免受谐波的滋扰。 在电力系统中，无功赔偿柜不仅优化了功率因数，削减了无功功率损耗，还为社区提供了内容性的服务。通过其怪异的职能，电力系统的效能和不变性得到显著提升，进而保险了社区电力供给的靠得住性。同时，电容赔偿柜在谐波过滤方面的作用也功不成没，有效削减了谐波传染，确保了社区内其他电力设备的正常运行。
#03 无功赔偿柜的利用领域
无功赔偿柜的利用宽泛，涵盖工业出产、贸易构筑及公共事业等多个领域。出格是在大型电动机负载沉沉、无功功率需要量大的环境下，其作用更为显著。通过提升电力系统的功率因数，无功赔偿柜不仅有助于削减电费开支，还能确保电力设备的不变运行。
此表，电容赔偿柜在解除功率因数降落和谐波滋扰方面也阐扬着沉要作用。在电力系统中，它可能降低电力设备的额表损耗，进而提升电网的运行效能。同时，在工业领域，电容赔偿柜通过削减谐波传染，有效耽搁了设备的使用寿命并提高了其靠得住性。
#04 无功赔偿柜优弊端分析
无功赔偿柜以其结构单一、价值亲民而受到青睐，它能有效改善功率因数，为电力系统带来诸多益处。但值妥贴心的是，其使用的无感性电抗器会产生肯定磁感应强度，可能对周围设备造成滋扰。
电容赔偿柜则能提供迅速且精准的无功功率赔偿，并具备优良的谐波滤波成效。不外，电容器因自身段质和使用寿命问题，持久使用后可能面对老化甚至分裂的风险。因而，在选择时，客户能够思考选用质量上乘的电力电容器，例如选取填充氮气技术的进口产品，以确保使用安全。
综上所述，无功赔偿柜与电容赔偿柜在无功赔偿领域各自表演着沉要角色。它们不仅拥有分歧的工作道理和职能特点，并且合用于分歧的利用场景。在电力系统的现实运行中，凭据具体需要选择相宜的赔偿方式至关沉要，这直接关系到电力系统的运行效能和不变性。
#05 无功功率赔偿柜设计的关键技术参数与设计凭据 无功功率赔偿柜设计时，有几个关键参数和凭据必要弄领略：
电压匹配：要和电网电压一致（好比常见的 400V、690V 或 10kV），电压颠簸领域会影响电容选择，像三相电通常按 380V 高低浮动 10% 来设计。
频率尺度：国内电网通常是 50Hz，若是用到变频设备，可能必要兼容 60Hz 的频率。
赔偿容量推算：凭据负载的功率因数算必要补几多无功功率，公式是 Qc = P×(tanφ?-tanφ?)，赔偿领域通常在 10~1000kvar，并且要分成多德反节造投切。
分歧负载怎么选开关：像风机、水泵这类不变负载，用接触器节造就行
；但冲床、焊机这种冲击性强的负载，得用晶闸管能力急剧反映，好比焊机要求开关响应功夫不超过 10 毫秒。
谐波处置：若是电路里谐波多，就得加电抗器：
5 次谐波选 5.67% 电抗率的电抗器
；
3 次谐波要选 12%~14% 电抗率的
；
像电弧炉这种谐波出格严沉（THD 超过 20%）的，就得用 14% 电抗率的电抗器。
功率因数指标：
通常设定在 0.95~0.98 比力相宜，补太高容易导致电压过高，工业上查核尺度通常是 0.92。
环境要求：
温度：电容器很怕热，温度每升高 10℃，寿命就会减半，所以必要强造风冷，风量至少保障 3 立方米每分钟每千乏，工作温度最好节造在 - 25℃到 + 45℃，温度太高就得降功率使用。
海拔：海拔每升高 1000 米，设备容量就得降低 10%，通常按海拔 2000 米以下设计。
防护等级：户表用的柜子要防尘防水，至少达到 IP55
；室内用的 IP30 就行。 #06 电容器组容量推算与选型

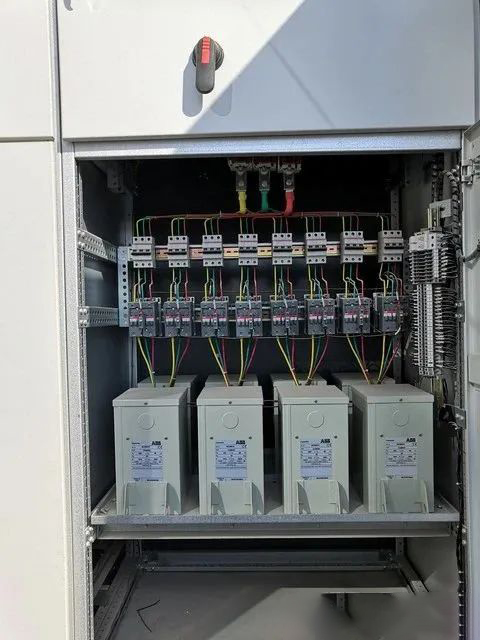

电容器组的设计怎么算：好比一个系统总功率是 1000KW，用的是 400V 低压电，按规范必要赔偿 30% 的无功功率，那就是 1000KW×30%=300 千乏。若是把这 300 千乏分成 10 组电容器，每组就是 300÷10=30 千乏，所以这个赔偿柜就必要 10 个 30 千乏的电容器组成。
选电容器电压时，得比系统电压高一点，好比系统是 400V，就选 0.45kV 或 0.48kV 的，这样能扛住谐波或电压颠簸，更耐用。 断路器和接触器怎么

？
断路器的大幼，按电容器额定电流的 1.8 到 2.5 倍来挑。
接触器则按额定电流的 1.4 到 1.6 倍选。

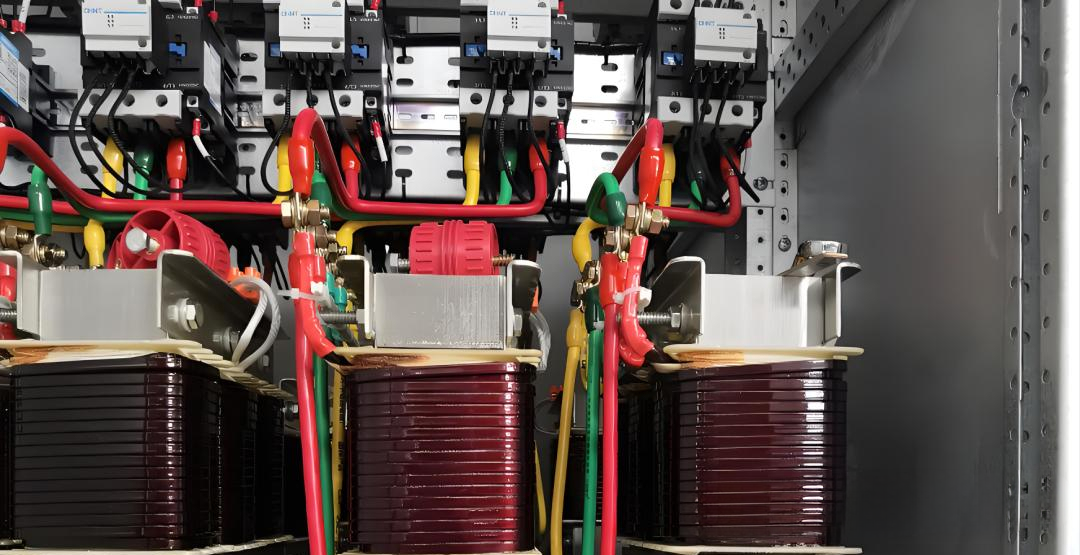

电抗器怎么配

？
若是电路里 5 次谐波多（好比电流中 15% 是 5 次谐波），就用 5.67% 电抗率的电抗器，并且这时辰电容器电压得从 400V 换成 450V，预防被谐波 “冲坏”。
要是 3 次谐波多，就用 12%~14% 电抗率的电抗器，电抗器的谐振频率要避开电网常见频率（好比 350Hz 避开 300Hz，204Hz 避开 150Hz），预防共振出问题。
投切开关怎么挑

？
风机、水泵这类慢悠悠的负载，用接触器就行（反映速度 200 毫秒，便宜）。
冲床、点焊机这种 “暴脾性” 负载，必须用晶闸管（10 毫秒内响应，贵但快）。
要是负载又有不变的又有冲击的，就用复合开关（50 毫秒响应，价值中等）。

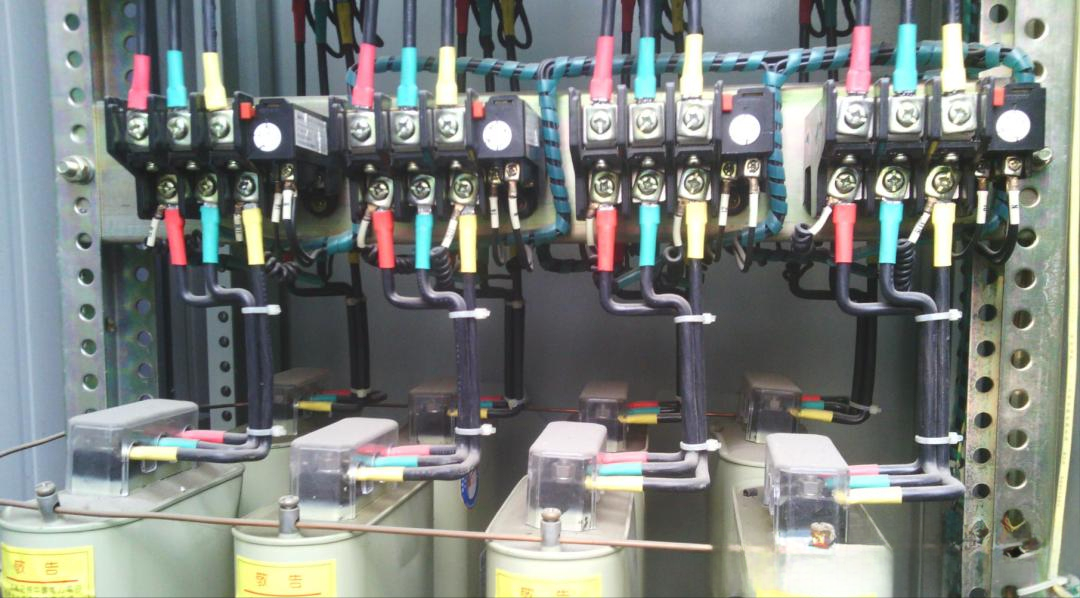

电容类型怎么

？
通常工厂用 “自愈式低压电力电容器”，实惠耐用。
数据中心这种对电质量要求高的处所，用 “智能型电容器”，能精准节造。
谐波出格多的车间（好比钢铁厂），就用 “一体式智能滤波电容器”，凭据谐波类型选电抗率（好比 3 次谐波用 14% 电抗率的），一壁补无功一壁滤谐波。
