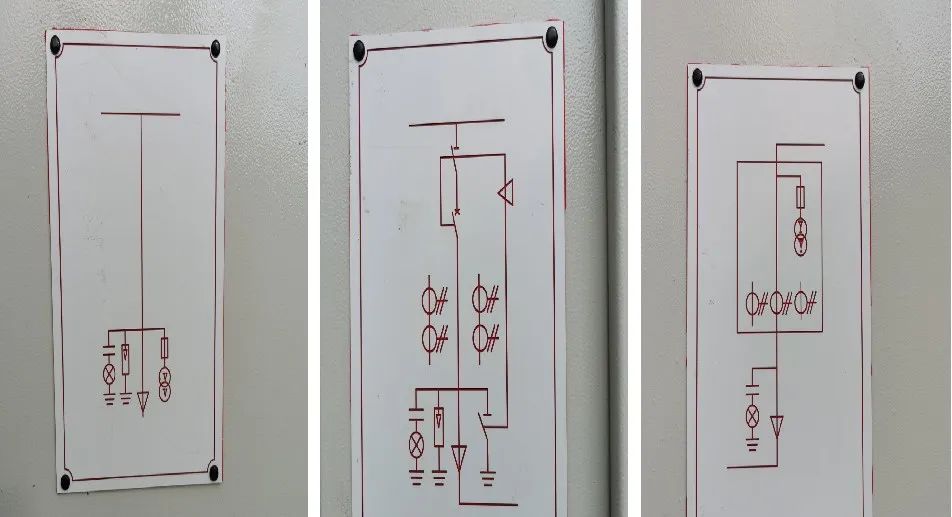

箱变与环网柜都是配电网中常见的设备
，在工作中经；嵩谏璞傅谋肀砜醇恍└骼嘧刺诺谋晔
，这些符号标识都对应哪些器件呢？一路来看看吧。 01 美式箱变

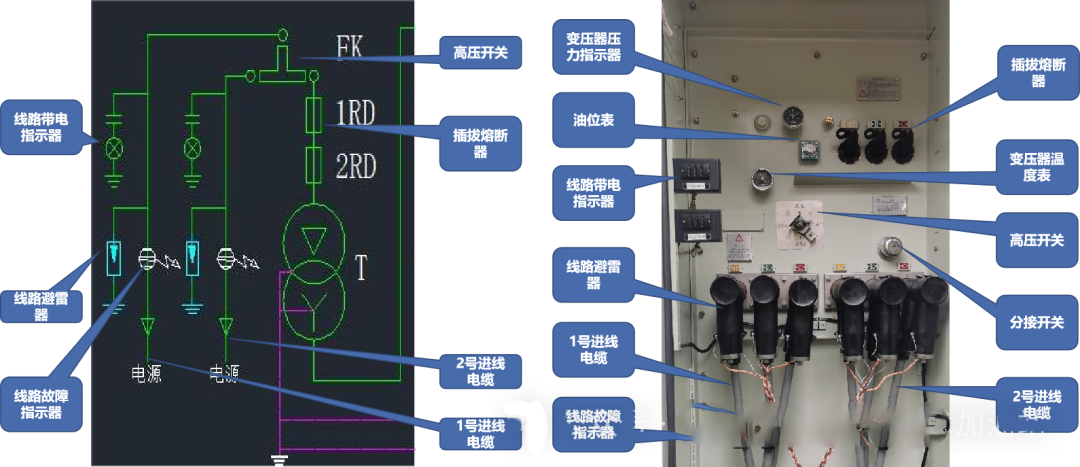

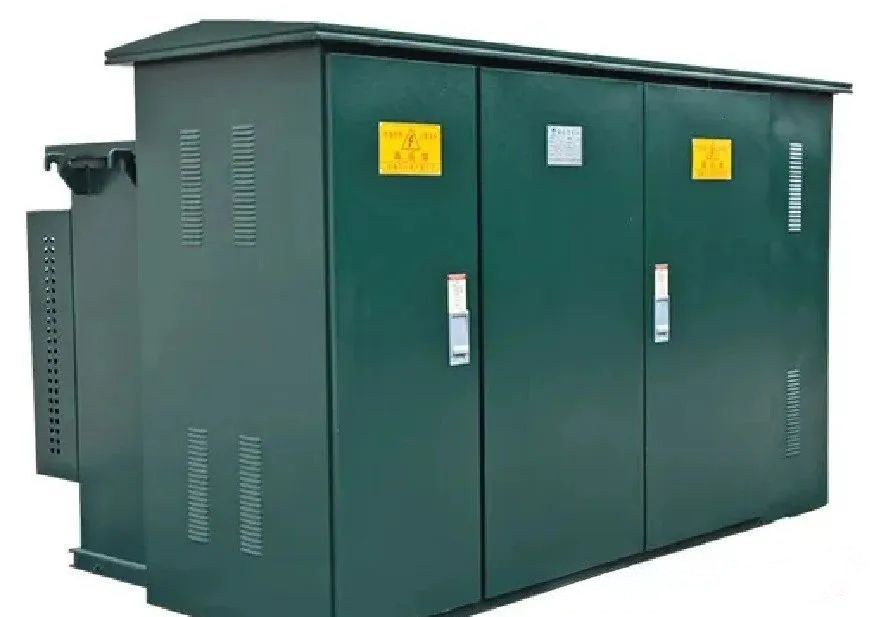

美式箱变箱体重要由底座、侧板、隔板、门和顶盖等部门组成。  箱体内分为高压室、变压室和低压室。高压室选取美满靠得住的紧凑型设计
，拥有全面的防误操作连锁职能
，靠得住性高
，检建方便
，高压开关设备可选取终端负荷开关
， 环网开关柜等。
变压器室可装置容量为1600Kvar以下
，电压为12/0.4KV的油浸式或干式变压器
，并设有隔离防护网
，变压器室可选取天然透风或胁迫透风
，凭据必要加装自动温度节造器
，室温监督和自动启关的透风装置。

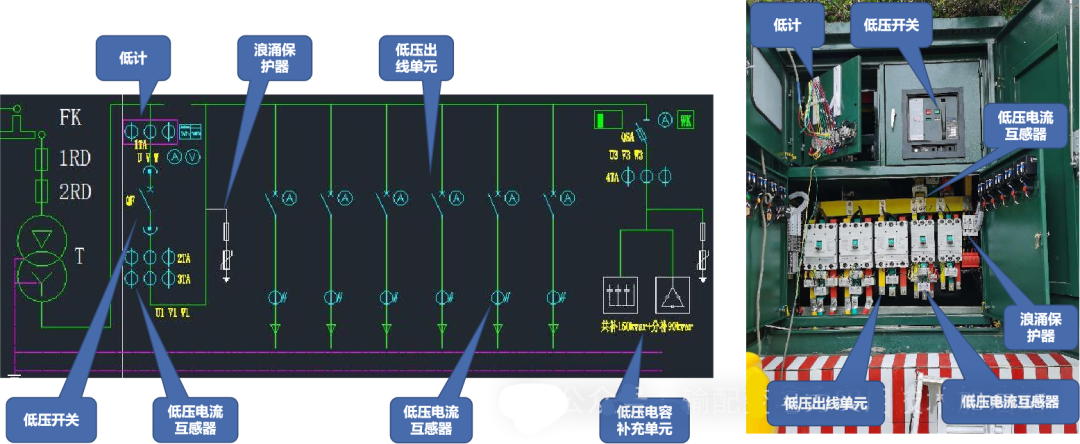

低压室配有配电、计量、无功赔偿等尺度规划
，可凭据必要设计二次节造回路及出线数。
利益:体积幼占地面积幼、便于安放、便于假装
，容易与幼区的环境相协调Ｄ芄凰醵痰脱沟缋碌某ざ
，降低线路损耗
，还能够降低供电配套的造价。
弊端:供电靠得住性低；无电动机构
，无法增设配电自动扮装置；噪音较高
，由于变压器安放在室表
，起不到隔音的作用。 02 欧式箱变

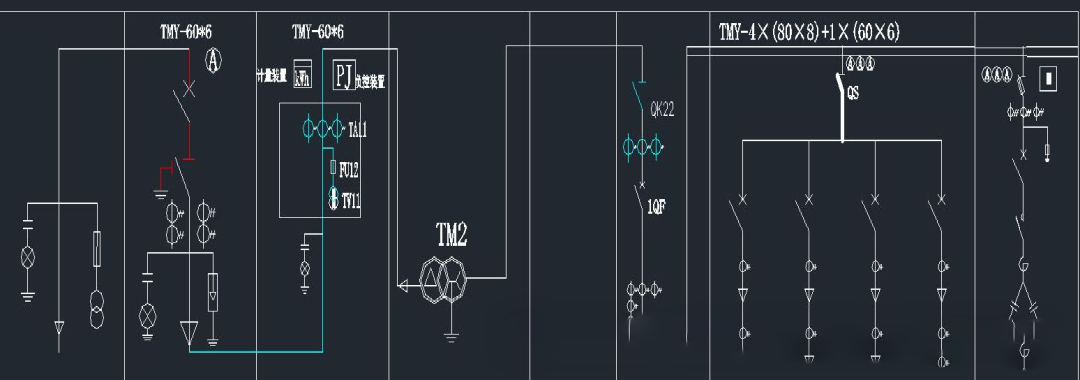

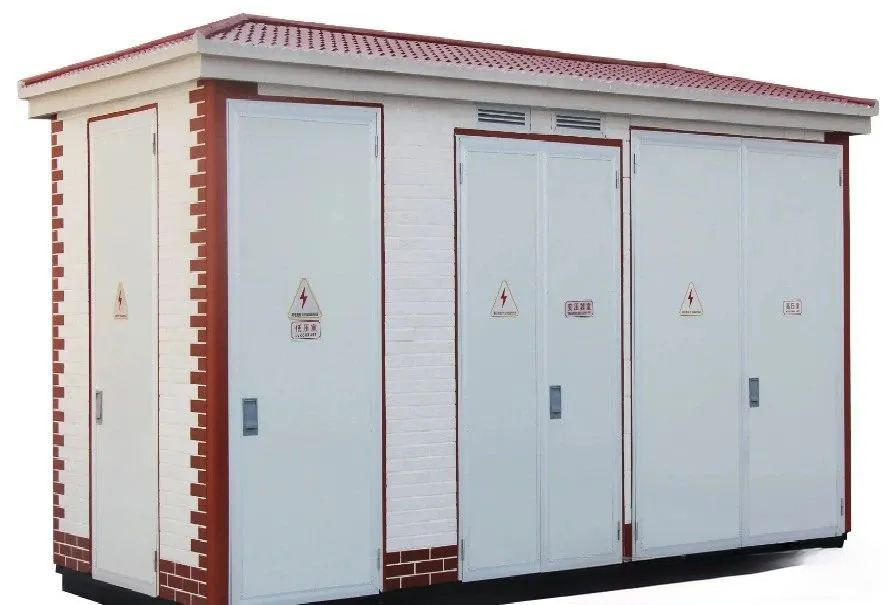

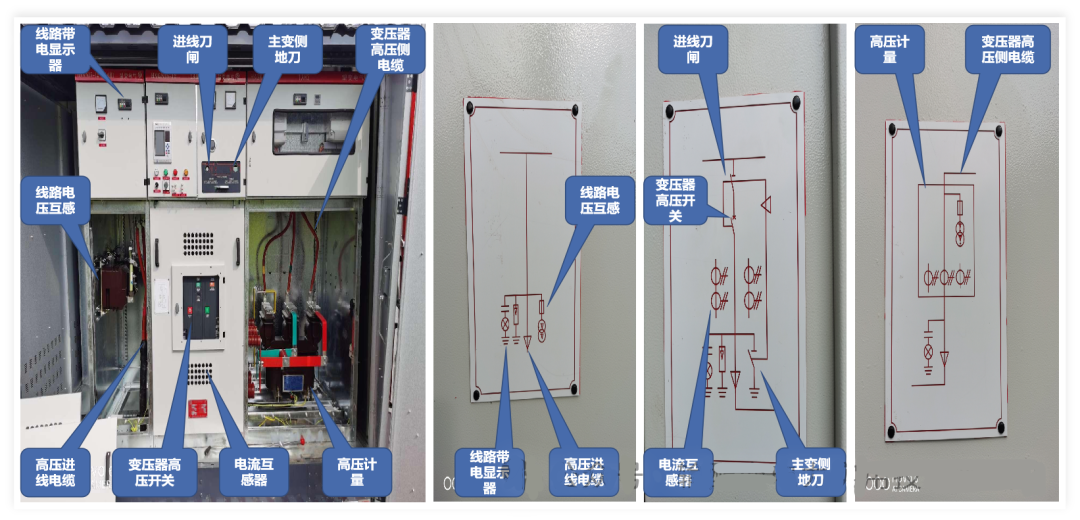

欧式箱变的高压室通常是由高压负荷开关、高压熔断器和避雷器等组成的
，能够进行停送电操作并且有过负荷和短路；。 低压室由低压空气开关、电流互感器、电流表、电压表等组成的。变压器通常选取 S9 或干式的等。
具备五防职能
，各电器元件之间选取了机械联锁；褂涤械缒芗觳狻⑾允尽⒓屏康闹澳
，并能实现相应的；ぶ澳
，设有专用的接地导件
，有显著的接地标志。
利益：噪音、辐射较美式箱变要低；能够设置配电自动化。
弊端：体积较大
，不利于装置
，对幼区的环境安插有肯定的影响。  03 SF6全封关型户表环网柜

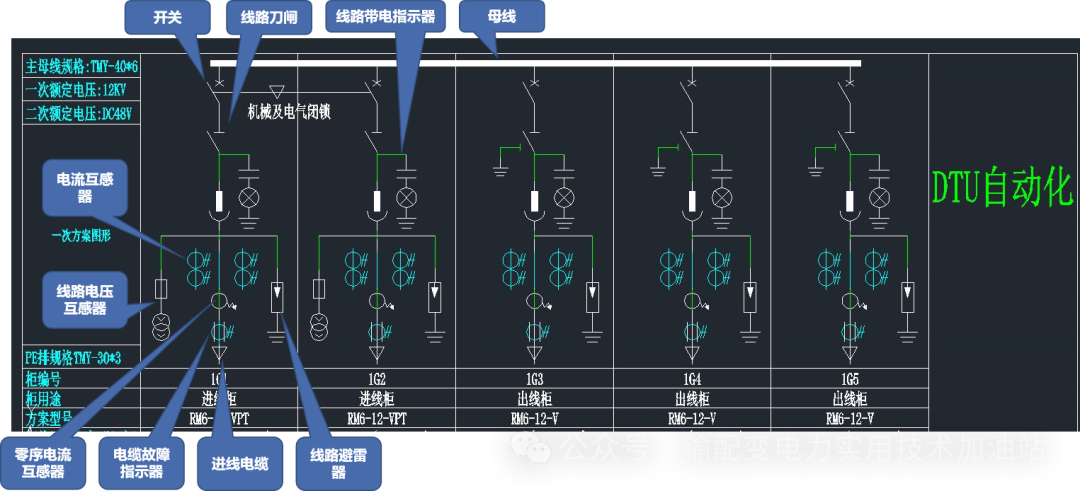

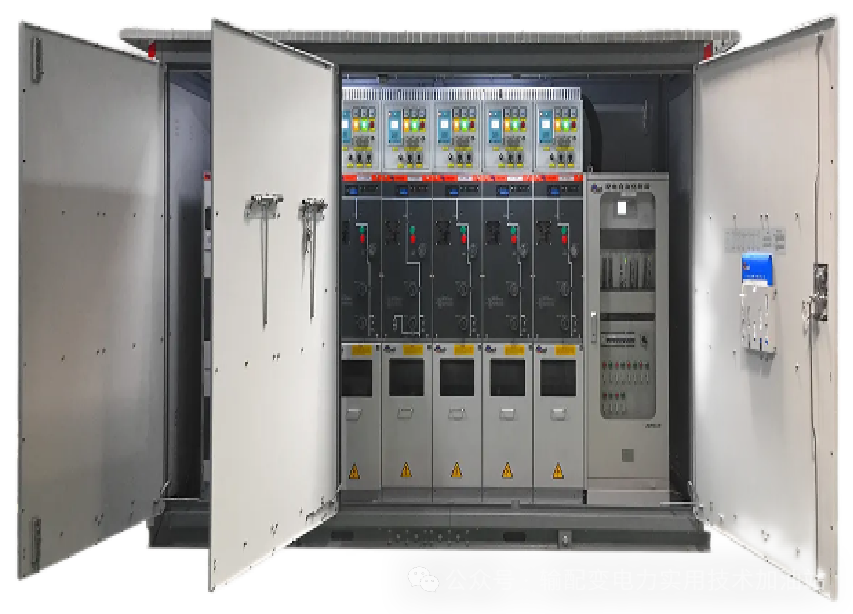

SF6环网柜是一种可能轻易组合成多回路进出拥有切换
，联系
，；さ缌ο低持澳艿囊愿汉煽刈魑魈獠考的空断气缘或气体绝缘的中压电气组合设备。 它的主回路主题部件是由SF6负荷开关或及附加的断路器及其他一次的辅助电器组成。按组合方式可分为可扩大及不成扩大型
，按出产造作工艺的分歧可分为共箱式（别名充气柜或SF6全绝缘柜）及？槭。
重要由：DTU柜、PT柜、开关柜（二次部门、操作机构、出线电缆部门）、母联柜（环网柜）、提升柜（环网柜）组成。
环网柜拥有结构紧凑、造价低 、体积幼、装置方便的利益 , 能够凭据必要扩大 ,不受表部环境的影响 ,在城市电网中获得了宽泛利用 。 04 巡检要求
箱变
箱变基础有无破损
，箱变周围是否有杂物、树木必要算帐；
箱变的透风孔及防护网是否无缺；
箱变的门、门锁是否无缺；
箱变的双沉名称及警示标志是否明显无缺；
箱变一次接线图是否齐全；
仪表是否正常工作；
变压器套管表部是否清洁、有无破损、裂纹、有无放电痕迹及其它异常景象；
变压器的运行声音是否正常、本体有无渗漏油景象、遍地接头有无过热景象；
 变压器室电扇动弹是否均匀；（欧变）
 高压室油位是否正常。
环网柜
是否有异常声音；是否有烧焦等异味；
开关柜门、锁优良
，无破损或锈蚀；
分、合闸批示器
，批示灯与现实运行情况一样；
开关柜表壳接地是否优良；
SF6气压是否在绿色区域；
是否有告警或故障灯亮；
线路带电显示装置三只红灯均亮；
；ぷ爸酶髋镜普Ｏ允
，DTU通讯灯能正常闪络；
液晶面板正常显示画面。
