直流系统是开关站独立电源
，不受厂用电和系统运行方式影响
，为运行设备提供直流电源
，保障站内
；ぁ⑼ㄑ丁⒆远爸谩⒔艏关彰鳌⒍下菲鞣趾险⒌仍谕环⑶榭鱿挛植恍莸缭诵

。蓄电池的守护对直流系统的不变运行有着至关沉要的作用

。本文单一介绍蓄电池组的放电与核容

。
　　试验项目：10kV开关站蓄电池组放电核容

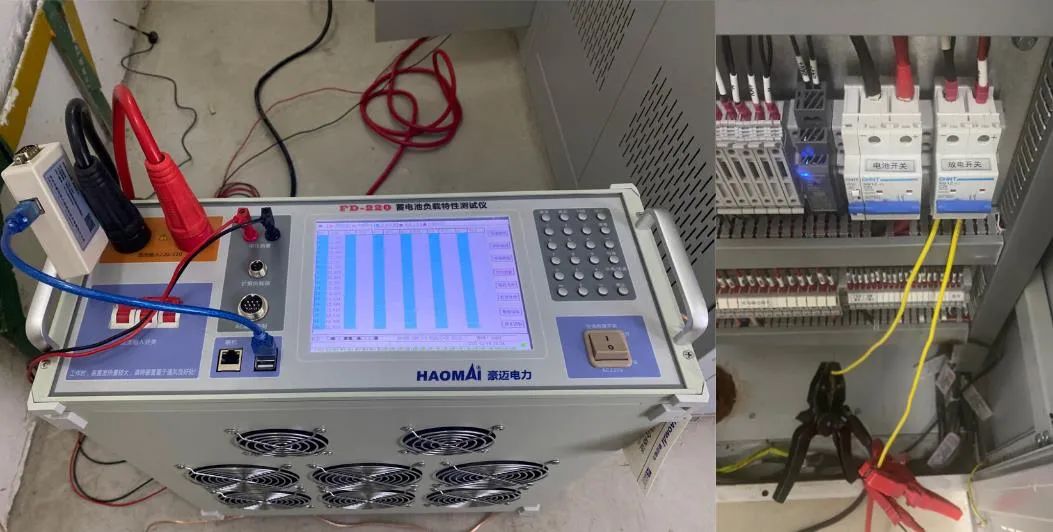

　　试验设备：HZ-220蓄电池负载个性测试仪、无线单节电池监测系统 　　1、试验接线

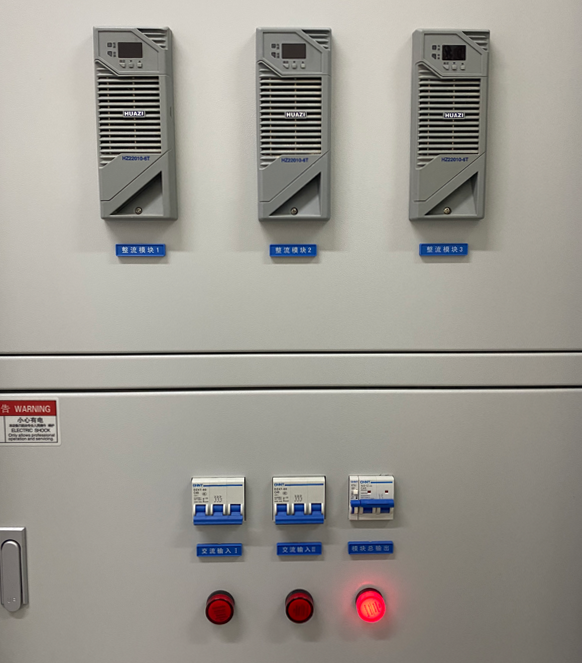

　　试验筹备：断开充电机面板互换输入、断开蓄电池放电开关

。
　　1）将红色电流线接入放电空开正极
，玄色线接放电空开负极
，将电压采集线接入放电空开正负极
，用万用表丈量放电空开的正负极
，保障试验安全

。另一端接入FD-220蓄电池负载个性测试仪电流电压接口
，将装置靠得住接地

。 　　2、装置无线单节电池监测？
　　本次蓄电池组单体为12V蓄电池
，每个？榭杉觳庖唤诘绯

。查抄蓄电池组的正负接线地位
，无线监测？榇痈杭蛘炒谓酉

。若是蓄电池序号从负极向正极增长
，单体试验了局是逐一对应
，反之
，蓄电池序号从负向正递减
，用分析软件打开单体试验了局即可逐一对应

。本次试验蓄电池由负向正编号
，将0101号监测？榻釉1号电池两端
，无线？榈0号端子接电池负极
，4号端子接电池正极
，顺次类推第18个？榻釉18号电池的两端

。正确装置实现
，无线？榈脑诵械瞥鱿稚炼
，再将主控？橥ü谙呦谓覨D-220蓄电池负载个性测试仪

。 　　3、参数设置
　　变电站名可输入数字、字母、汉字
，组号凭据站内现实情况输入
，单体总数为蓄电池的总数
，单体类别为电池类别
，此处为12V

。放电电流为蓄电池组放电电流
，通常设置为0.1*C（C为蓄电池组的容量）

。此蓄电池组为65Ah
，全核性放电时此处设置为6.5A

。组段下限为194.4V
，单体下线为10.8V
，放电功夫为600分钟

。 　　参数设置实现后用鼠标点击电池放电界面

。合上直流屏后的放电空开
，再点击起头试验
，而后合上FD-220面板上的直流输入空开即可起头试验

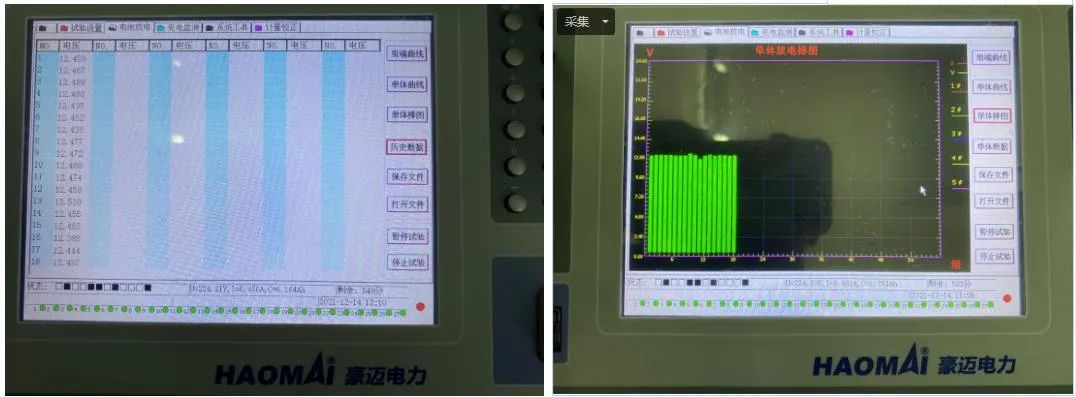

。试验起头后可在放电界面查看各电池参数
，通过组端曲线可直观地看到整个放电过程中蓄电池组端电压和电流的变动趋向
，结合放电功夫判断蓄电池组的容量

。单体数据和汗青数据可监测每节电池实时电压和电流值
，反映出电池状态

。单体棒状图可显示每节电池电压大幼

。 　　试验过程中
，组端电压或者单节蓄电池达到下线以来
，FD-220会终场放电

。用户可凭据现场无线？樗ù嬖谖侍獾男畹绯
，方便后期进行更换

。若所有蓄电池状态正常
，FD-220放电达到10幼时后自动终场并保留汇报
，支持用U盘导出汇报
，用分析软件在电脑打开后可调出10个幼时内任一分钟的电流电压值

。通过这次试验有效把握了蓄电池组容量和单节电池机能
，为直流系统的不变运行提供靠得住保险

。
