　　(一)低压脉冲法

　　合用领域：低阻短路故障(绝缘故障电阻幼于几百欧的故障)、开路故障。据统计，这类故障约占电缆故障的10%。低压脉冲法还可用于丈量电缆的长度、电磁波在电缆中的传布速度，也可用于分辨电缆的中央头、T型接头与终端优等。关于波速度，低压脉冲测试道理的测试公式L=Vo△t/2中的V就是电磁波在电缆中传布的速度，我们简称为波速度。理论分析批注，波速杜纂电缆的绝缘介质有关，与电缆芯线的线径及芯线的资料无关，只有电缆的绝缘介质一样，波速度就一样。此刻大部门电缆都是胶联聚乙烯或油浸纸电缆，它们的参考数据是:胶联聚乙烯电缆的波速是170~172m/us、油浸纸电缆的波速为160 m/us。

　　低压脉冲反射波形比力法，在现实丈量时，电缆结构可能比力复杂，存在着接头点、分支点或低阻故障点等;出格是低阻故障点的电阻相对较大时反射波形相对比力滑润，其大幼可能还不如接头反射，更使得脉冲反射波形不太容易理解，波形肇始点不好标定。对于这种情况我们能够用低压脉冲比力丈量法测试。

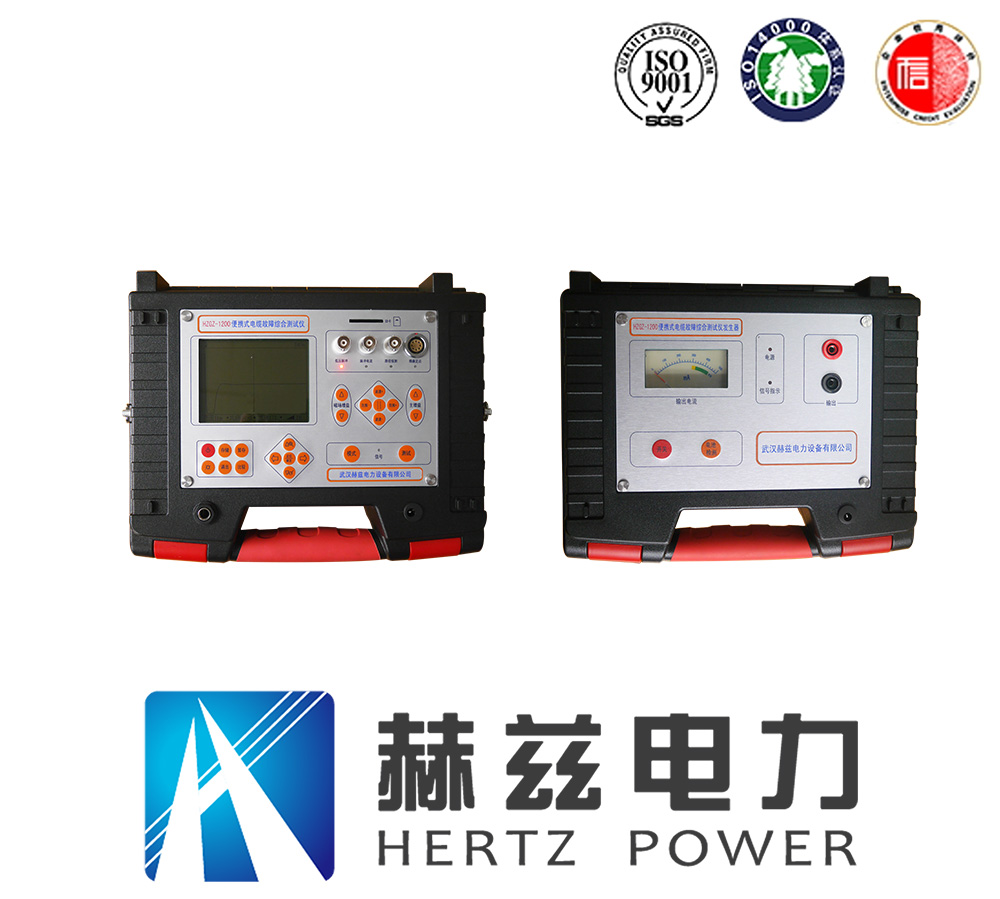

　　电缆故障测试仪

　　(二)脉冲电流法

　　将电缆故障点用高电压击穿，用仪器采集并纪录下故障点击穿产生的电盛行波信号，通过度析判断电盛行波信号在丈量端与故障点往返一趟的功夫来推算故障距离。脉冲电流法选取线性电流耦合器采集电缆中的电盛行波信号。

　　1、脉冲电流——直流闪络测试法。合用于闪络型故障的测试。给故障电缆施加直流高电压信号，使故障点击穿，凭据故障点放电脉冲在丈量端及故障点往返一趟的功夫推算故障距离。

　　2、脉冲电流——冲击闪络测试法。高阻故障若是使用直闪法测试，电压会大量泄到产生器的内阻上，容易侵害高压产生器;同时加到电缆上的电压很幼，不利于故障点的击穿。对于高阻故障，必要使用冲闪法，在给脉冲电容充电后再加到故障上去，脉冲高电压使故障点击穿放电。“脉冲电流冲闪法”丈量道理，由“高压脉冲产生器”产生一高压脉冲加到被测电缆的故障相，故障点在高压的作用下产生瞬间闪络放电，电火花使得故障点变为短路故障，并维持几us-几百ms功夫，在故障点和丈量端间同时自动产生来回反射波形。通过丈量相邻两次来回反射波形的功夫T，并通过公式S=VT/2推算出故障点到丈量端的距离。

　　(三)二次脉冲法

　　二次脉冲测距步骤在高压信号产生器和二次脉冲信号耦合器的共同下，可用来丈量电力电缆的高阻和闪络性故障的距离，波形更单一，容易鉴别。二次脉冲测距步骤结合低压脉冲法的波形单一与脉冲电流法能够丈量高阻故障的利益，用高压脉冲击穿故障，并用稳弧器耽搁故障电弧，持续功夫故障电弧持续功夫内，向故障点发射低压脉冲，获得脉冲反射波形，称为电弧脉冲反射波形。将电弧脉冲反射波形与电缆不带电(故障点不击穿波形比力)，波形上起头有显著差距的点即故障点。
